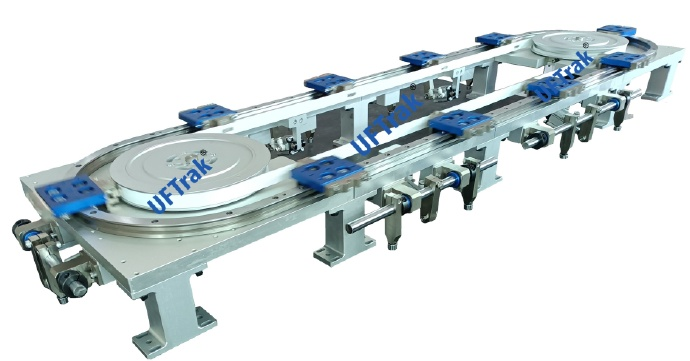

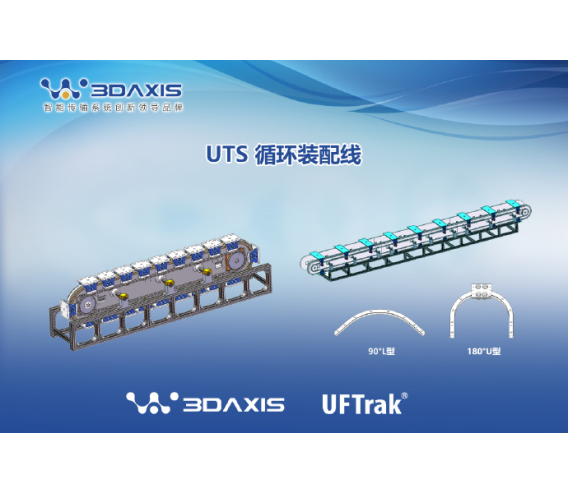

禾维智能UFTRAK环形导轨及环形输送线

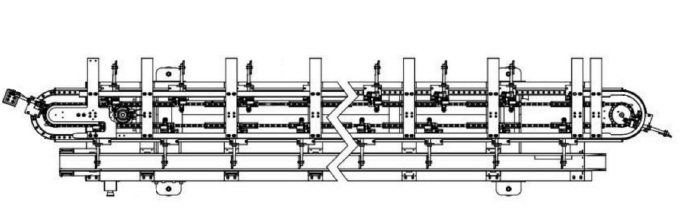

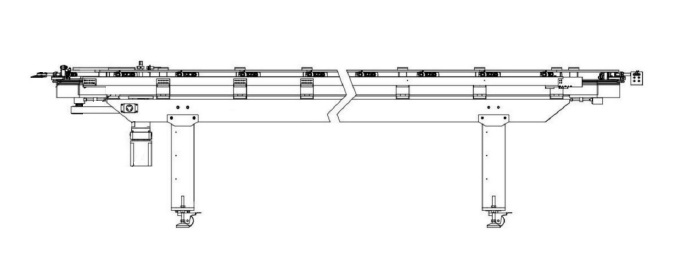

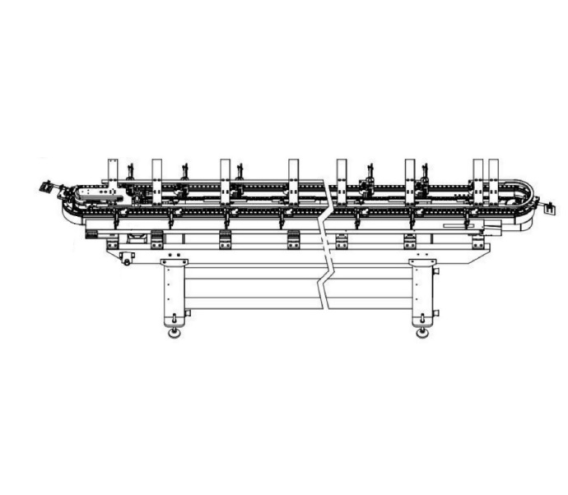

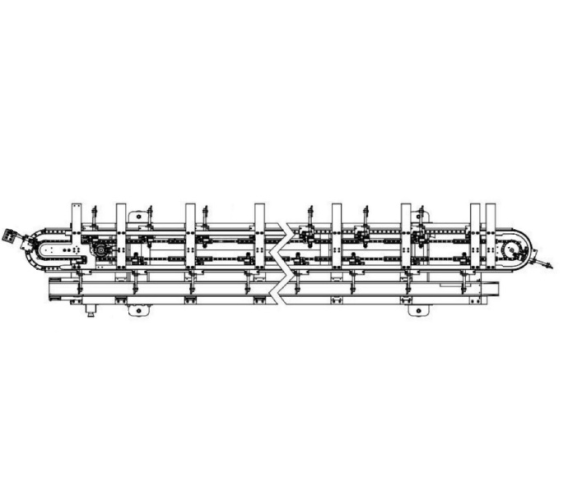

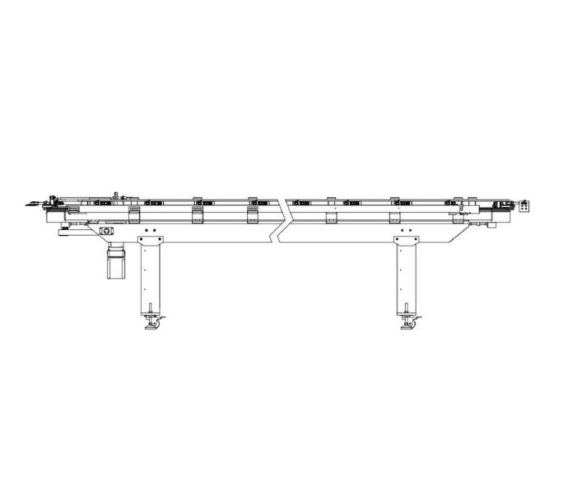

悬臂型环形导轨输送线

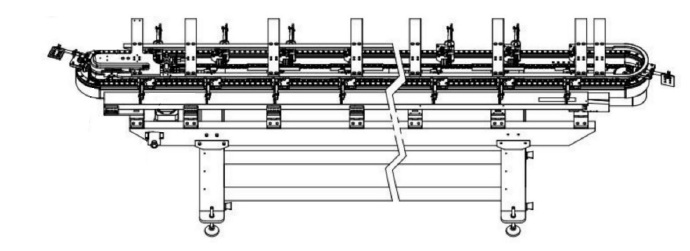

高速单悬臂输送线,包括机架、输送槽部、环形导轨输送部和刮板自动翻转部,在的机架上安装有的输送槽部和环形导轨输送部,该环形导轨输送部与输送槽部相邻设置;
的刮板翻转部安装在的环形导轨输送部上,用于物料的输送。
刮板自动翻转部采用弹簧弹射自动翻转,无撞击,噪音小,寿命长;采用环形导轨,精度高,运行平稳,速度高。


机架、输送槽部、环形导轨输送部和刮板自动翻转部,在的机架上安装有的输送槽部和环形导轨输送部,该环形导轨输送部与输送槽部相邻设置;
的刮板翻转部安装在的环形导轨输送部上,用于物料的输送;

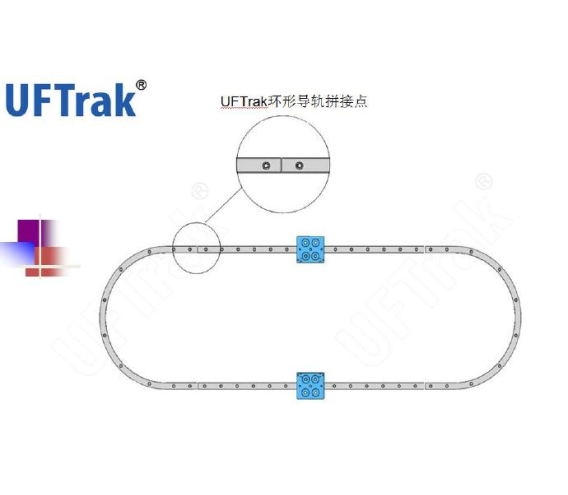

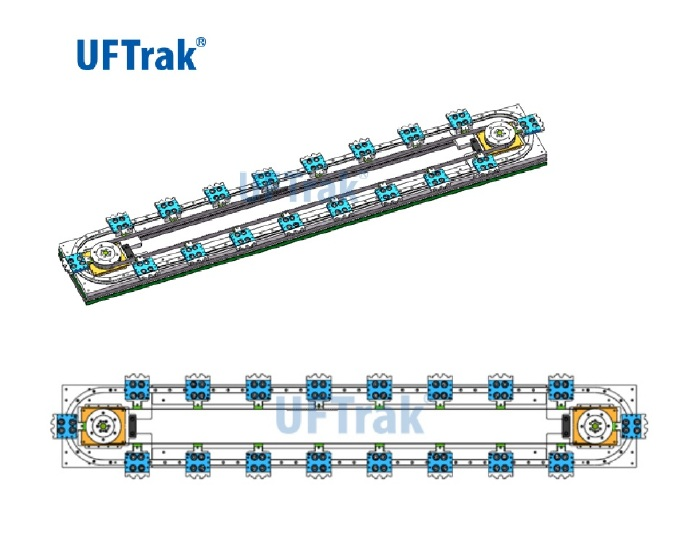

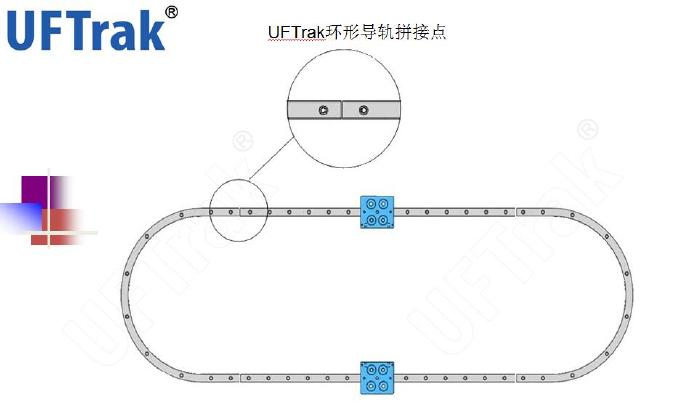

环形导轨输送部包括环形导轨、环形导轨滑块、环形导轨底座、导向链轮和环形链条,环形导轨底座安装在机架上,在该环形导轨底座的上部安装有环形导轨
环形导轨滑块安装在环形导轨上,并与环形导轨滑动配合;

在该环形导轨内侧的机架上安装有导向链轮,两个导向链轮相对设置,并通过环形链条传动连接。
环形链条下部的机架上安装有对环形链条进行支撑的链条托板。
第一导向板、第二导向板、第三导向板和撞块,第一导向板安装在环形导轨底座上,该第一导向板的一端形成倾斜面,另一端为平面;

第二导向板位于第一导向板上部的环形导轨底座上,第三导向板安装在环形导轨的上方;
撞块安装在环形导轨底座上,该撞块的上端面与第一导向板的平面齐平。
机架上安装有对其中一导向链轮进行驱动的电机总成。

输送槽部包括输送槽支座、输送槽和槽子调节支架,输送槽支座安装在机架上,输送槽安装在输送槽支座上;
槽子调节支架位于输送槽的两侧,且固定安装在输送槽支座上。

刮板翻转部包括刮板座、主轴、大导向块、调节块、小导向块、销轴、调节螺栓、压簧、连接轴和刮板,------的刮板座固定安装在环形导轨滑块上,

环形导轨滑块与环形链条连接,沿环形导轨滑动,
主轴转动的安装在刮板座上,大导向块固定安装在主轴的中部,
刮板固定安装在主轴的一端,小导向块安装在主轴的另一端,
调节块与主轴转动连接,
销轴安装在调节块上,压簧套装在调节螺栓上,
调节螺栓的端部设置有用于销轴穿过的径向通孔,调节螺栓与销轴转动配合;
连接轴转动的安装在大导向块上,且与穿过连接轴的调节螺栓滑动配合。


详情:

规格参数

  • 行业分类:

    机械及行业设备/其他行业专用设备/其它

  • 产品类别:

  • 品  牌:

    禾维智能

  • 规格型号:

    UTS环形导轨

  • 库  存:

  • 生 产 商:

  • 产  地:

    中国广东省东莞市
