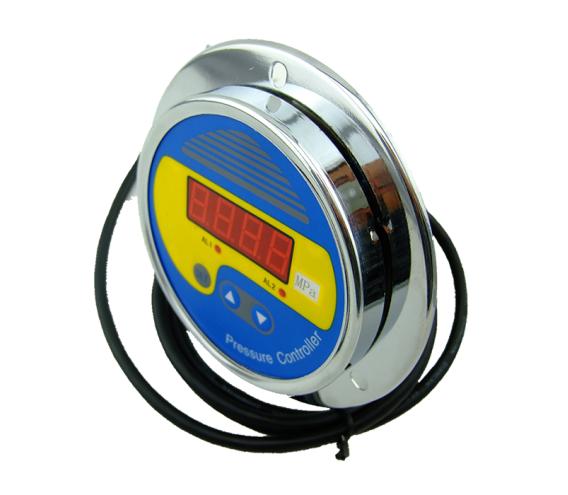

XYGK-100ZT数显压力表

一、产品概述：

XYGK-100ZT数字压力表为全电子结构，前端采用带隔离膜充油压阻式压力传感器，输出信号由高精度，低温漂的放大器放大处理，送入高精度的A/D转换器，转换成微处理器可以处理的数字信号，经过运算处理，由LED显示器显示出实际的压力值。

该智能数显压力表使用灵活，操作简单，调试容易，安全可靠。广泛应用于水电，自来水，石油，化工，机械，液压等行业，对流体介质的压力进行测量显示。

二、产品特点：

1.4位LED数码管数字显示,分辨率高,无视值误差.

2.100标准仪表安装

3.参数修正功能,现场能对仪表零点,误差值进行修正.

三、技术参数：

五、安装方法：

5.1机械连接：

可以通过压力管接头(M20*1.5)（其他尺寸接头可在订货时说明），直接装在液压管路上。在关键应用场合（如剧烈震动或冲击），压力管接头可以通过微型软管进行机械解耦。

注:量程小于100KPa时必须垂直安装.

5.2电气连接：

输出：4-20mA接线

1（棕色）：电源＋

2（蓝色）：电源-

3（黑色）：4-20mA+

4（白色）：4~20mA-

为了防止电磁干扰的影响应注意以下事项：

线路连接尽量短

采用屏  蔽线

尽量避免直接接近引起干扰的用户装置或电器和电子装置的接线

若用微型软管安装，壳体必须单独接地

六、使用须知：

1. 仪表储藏与使用适宜在环境温度为-20℃~70℃,现对湿度小于80%的场合.

2. 仪表接头在连接管路时应尽量同心平服.

3. 仪表连接电源时应参照5.2电气连接进行操作,在确认操作无误后方可接通电源进行运行.

4. 仪表在无压力的情况下出现无效数值,可按附图上的操作方法清除

七、产品质保：

用户在遵守使用和保护规则条件下,仪表自出厂日期起保修一年.
