产品与服务

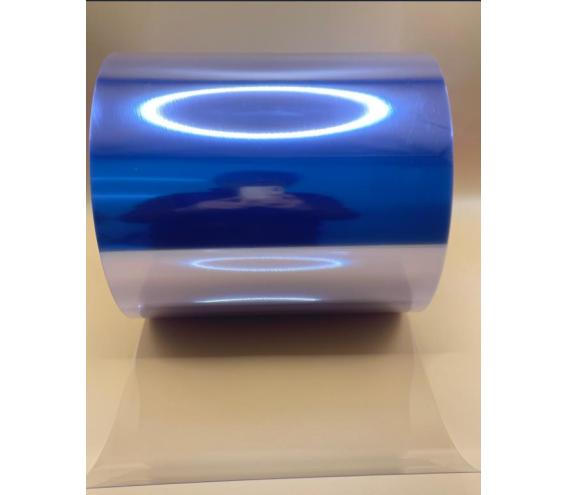

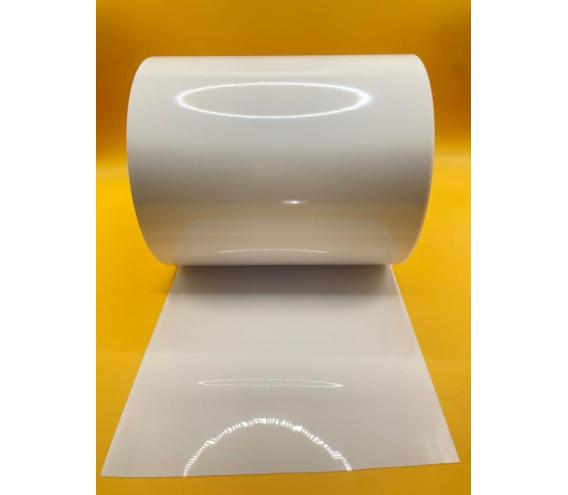

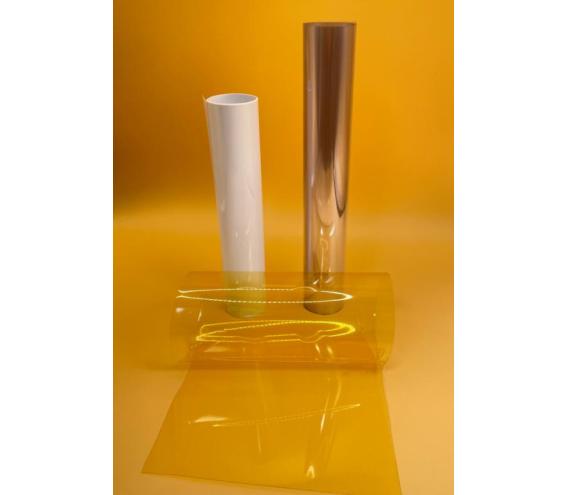

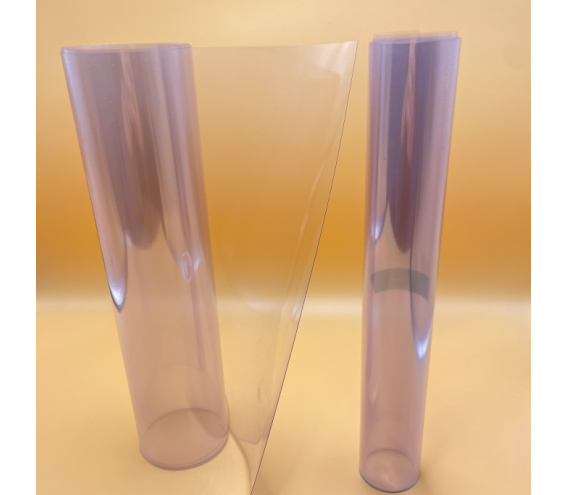

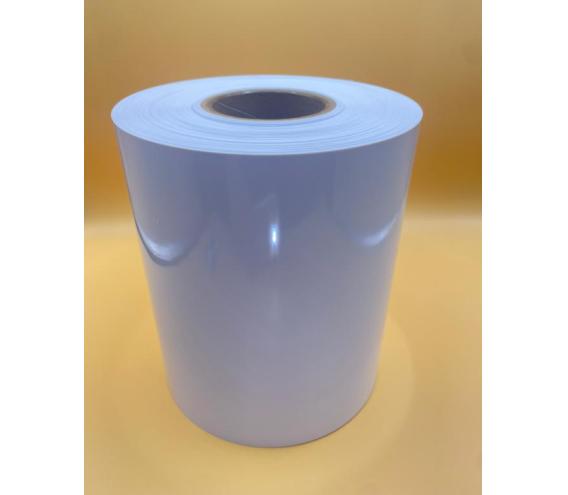

药片和胶囊的泡罩包装是PVC硬片在医药领域的核心应用之一，其设计兼顾药品保护、使用便利性和安全性。以下是安阳飞龙药业生产药用PVC硬片具体介绍：

一、泡罩包装结构典型的药品泡罩包装由透明PVC硬片与铝箔背封层复合而成： 外层（PVC硬片）：提供透明可视性、支撑性和成型性。 内层（热封涂层）：通常为PVDC（聚偏二氯乙烯）或铝箔，增强阻隔性（防潮、避光、隔氧）。 背封材料：铝箔或纸塑复合材料，便于撕开取药。

二、PVC硬片的优势 透明度高：便于检查药品完整性（如颜色、形状）。 成型性好：通过热压成型精准适配药片/胶囊尺寸，减少移动摩擦。 阻隔性能： 基础PVC硬片对水蒸气阻隔性一般，需与PVDC或铝箔复合（水蒸气透过率可降至<0.5 g/m²·24h）。 防紫外线添加剂可避免光敏药物降解。 安全性： 符合医药级标准（如USP Class VI、EU 10/2011），无迁移毒性。 热封强度高（通常≥1.5 N/15mm），防止运输中破裂。

三、生产工艺关键点材料选择：食品医药级PVC树脂：氯乙烯单体残留量≤1 ppm。 稳定剂：钙锌稳定剂替代传统铅盐，避免重金属污染。 复合工艺： PVC硬片与PVDC/铝箔通过干式复合或挤出涂布结合。 铝箔厚度通常为20-40μm，需确保无针孔（检测标准：ASTM D3985）。 热封参数： 热封温度：120-150℃（根据涂层类型调整）。 压力：0.2-0.6 MPa，确保密封均匀。

四、行业标准与认证国际标准：ISO 15378：药品初级包装材料生产质量管理规范。 US FDA 21 CFR 177.2600：PVC材料食品及药品接触安全标准。 性能测试： 密封性测试：真空泄漏法（如ASTM D3078）。 阻隔性测试：水蒸气透过率（ASTM E96）、氧气透过率（ASTM D3985）。 生物相容性：细胞毒性测试（ISO 10993-5）。

五、替代材料与环保趋势竞争材料：PVC/PCTFE复合片：三氟氯乙烯（PCTFE）阻隔性更优，但成本高。 PET/PE：环保但成型性差，多用于大尺寸药品。 环保改进方向： 无卤阻燃剂：替代含氯阻燃体系。 可回收设计：开发单材质泡罩（如全PP结构），但尚未大规模替代PVC。

六、常见问题与解决方案问题原因解决方案泡罩密封不严热封温度不足/压力不均 校准热封机参数，检查模具平整度。药品变色或降解PVC中添加剂迁移，改用低迁移性稳定剂，增加PVDC涂层 铝箔背层撕裂困难，铝箔厚度过厚或涂胶不均优化铝箔厚度（如25μm），调整涂布工艺。

七、选型建议高湿度环境药品：优先选择PVC/PVDC复合片（水蒸气阻隔性提升5-10倍）。 光敏药物：选用添加UV吸收剂的琥珀色PVC硬片。 儿童安全包装：采用需工具刺破的铝箔设计（如ISO 8317标准）。 PVC硬片凭借成熟的工艺和成本优势，仍是药品泡罩包装的主流选择，但在环保法规驱动下，未来可能向高阻隔、低迁移的改性PVC或复合材质发展。
