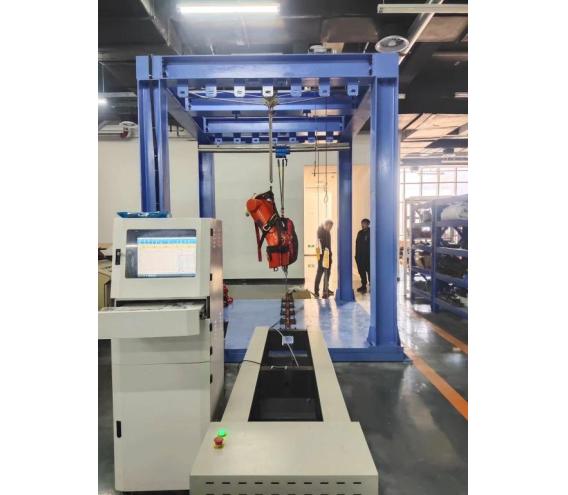

安全网安全带刚性导轨柔性导轨冲击荷载试验机

一、设备用途：

该力学测试系统适用于安全带，安全绳，挂具，吊索刚性导轨柔性导轨冲击荷载试验等的静态强度及断裂强度等综合力学测试，可以完成极限载荷，恒定载荷下的长时保载，可选配加载系统工装实现给定载荷下的低周疲劳，快速冲击等试验。

二、测量参数：

1. 较大试验力: 20kN

2. 试验力测量范围: 0.4%--99%。

3. 试验力示值精度:优于示值±1%

4. 试验力分辨力:1/500000

5. 横梁位移测量精度:分辨率高于0.002mm

6. 变形测量精度: ±1%

7. 试验速度范围:0.001—500mm/min,无级调速

8. 速度控制精度:±1%(0.0002~50mm/min); ±0.5%(50~3500mm/min)

9. 恒力、恒变形、恒位移控制范围:   0.2%-99%FS

10．恒力、恒变形、恒位移控制精度:

设定值<10%FS时,设定值的±1.0%以内

设定值≥10%FS时,设定值的±0.1%以内

11. 变形速率控制精度: 速率<0.05%FS时为±2.0%设定值内

速率≥0.05%FS时为±0.5%设定值内

12.试验空间: 16000*2000*200mm

13.拉伸行程：1000mm

14.加载方式：伺服电机加载

13．下工作台：16000*2000mm

15. 整机电源:单相,220V±10%,50Hz，功率：750 W

16. 工作环境:室温—35℃,相对湿度不超过80%

17. 主机尺寸:16000×2100×2550mm（待定）

三、产品配置：

1、主机框架一套

2、全数字伺服电机及伺服驱动器；一套

3、高精度负荷传感器；20kn                                 一支

4、加载模块；1套

5、光电编码器（2500线,内置）；1支

6、夹具：挂钩式1套

7、三闭环测量系统一套，采用力，位移，应变等多种控制方式，试验过程中可实时显示力-位移，力-时间，应力-应变等多种试验曲线，并可自动得出较大负荷，拉伸强度，断裂伸长率等多种结果参数。

8、HP品牌计算机，21寸液晶显示器；

9、打印机：HPA4彩色喷墨打印机；

10、专用试验软件：可执行GB，ISO，JIS、DIN，ASTM等多种试验标准，全开放式，功能强大，方便操作，免费提供升级软件，并可根据用户需求自行编辑试验软件。

四、产品功能及特点：

1、主机

1.1全数字交流伺服电机和伺服驱动器，调速比可达1：100000；该系统控制精度高、稳定性好，运行平稳可靠、响应快、噪音低，并具有过载、过流、过压、欠压、过热、 异常停止、故障报警等齐全的保护功能，并可根据不同的机型和试验类型调整参数，使伺服系统运行在良好状态，使用了伺服系统的位置控制方式，接口单元实现了数字化，克服了速度环带来的零漂移和低速不稳定。

1.2 加载单元采用模块化设计，可移动，满足不同加载位置的需要
