>>产品简介

MNS型低压抽出式开关柜(以下称开关柜)是我公司参考了瑞士ABB公司的MNS系列低压开关柜并加以综合改进后开发的，是目前国内较完善的低压抽出式开关设备。该产品均由标准化的、成系列的模块组成，并且抽屉具有可靠的机械联锁装置，使用户在使用时更安全、更可靠。
本开关柜适用于交流50(60)Hz、额定工作电压400V、660V.额定电流5000A及以下三相五线制的电力供电系统，可用于发电厂、变电所工矿企业、大楼宾馆、机场、码头以及广播电视等通信中心，来作为发电、输配电、电能转换及电能消耗设备的控制，并通过电容补偿柜对其主母线进行无功补偿。符合标准：GB7251.1《低压成套开关设备》IEC60439《低压成套开关设备和控制设备》

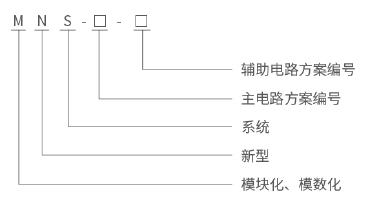

>>型号含义

>>工作条件

◇周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃;
◇周围空气相对湿度在最高温度为+40℃时不超过50%,在较低温度时有较高的相对湿度，如+20℃时为90%,但考虑到由于温度的变化有可能会偶然产生适度的凝露；
◇户内使用，使用地点的海拔高度不得超过2000m;
◇应安装在无剧烈震动和冲击，以及不使用电器元件受到腐蚀的场所。

>>主要技术参数

>>结构特征

本开关柜由于引进了瑞士ABB的优良技术，并在其原有基础上加以技术改进，使其更符合我国国情。柜体采用25mm为模数的C型材通过连接件来组成各种得以满足各种需求的柜架结构和抽屉单元，在MCC柜中采用高强度的阻燃型工程塑料组件，使其安全性能更可靠，同时加之将国外的功能板加以改型，以200mm为模数加以组合，便其更有利于PC柜与MCC柜混装柜体的设计需求，抽出单元与柜体具有可靠的联锁装置，以防止在开关通电状态下带负荷拉闸，提高了其安全性，另外该柜体一般均采用冷轧钢板进行钝化处理后组装而成，也可根据用户的不同需求采用敷铝锌钢板。

◆开关柜类型
◇受电、母联柜
采用国内外的各种类型的框架式断路器如RMW1、CW1、NA1、DW45、CDW7、MT、E等系列断路器作为总开关，实现受电或母联功能。
◇动力中心柜(PC)
采用国内外的各种类型的柜架式断路器如DW45、NA1、CDW7MT、E系列断路器进行配电。
◇电动机控制中心(MCC)
由大小抽屉组装而成，各回路主开关采用高分断能力的塑壳断路器或旋转式带熔断器的负荷开关。
◇无功功率补偿柜

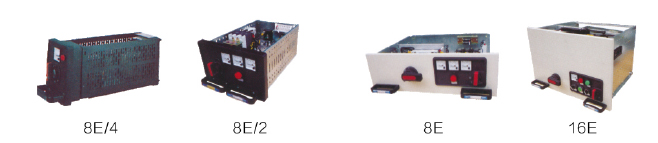

◆抽屉类型
有五种尺寸都是以8E(200mm)高度，进行模块化结构设计，其有效元器件安装高度为1800mm,使柜体整体布局更合理，更美观。
8E/4:高200×宽150×深400高度空间平行组合4个抽屉单元8E/2:高200×宽300×深400高度空间平行组合2个抽屉单元8E:高200×宽600×深400高度空间组装1个抽屉单元
16E:高400×宽600×深400高度空间组装1个抽屉单元
24E:高600×宽600×深400在24E(600mm)高度空间组装1个

>>安装与使用

产品到达收货地点后，首先应当检查包装是否完整无损，发现问题应及时通知合同有关部门做好商务记录，共同分析原因，作好签证和善后处理。
对于不立即安装的产品，应根据正常使用条件和电气设备暂时保管规程要求置于适当的场所，妥善保管。
◆产品的安装基础槽钢和采用螺栓固定方式时的螺栓由用户自备。主母线连接时，如表面因运输、保管等原因有不平整时需平整后再连接紧固。
◆设备单独或成列安装时，其垂直度以及柜面不平度和柜间缝隙的偏差应符合表1规定。
◆产品安装后投运前的检查与试验。
◇检查柜面漆或其它覆盖材料(如喷塑)有否损坏，柜内是否干燥清洁，各部位的安装螺丝是否有松动。
◇电器元件的操作机构是否灵活，不应有卡滞或操作力过大现象。
◇主要电器的通断是否可靠、准确。
◇抽屉或抽出式机构抽拉应当灵活、轻便、无卡阻和碰撞现象。

◇主要电器的通断是否可靠、准确。
◇抽屉或抽出式机构抽拉应当灵活、轻便、无卡阻和碰撞现象。
◇抽屉或抽出式结构的动、静触头的中心线应一致，触头接触应紧。主、辅触头的插入深度应符合要求。机械联锁或电气联锁装置应动作正确，闭锁或解除均应可靠。
◇一次方案、二次原理及抽屉尺寸完全相同的抽屉应能方便的互换，无卡阻和碰撞现象。
◇更换熔断器的熔芯时，应符合工程设计的要求。
◇保护的整定值应根据实际负荷进行正确的整定。
◇用1000V兆欧表测量绝缘电阻值不得低于10MO。
◇各母线的连接应良好，绝缘支撑件，安装件及其它附件安装应牢固可靠。
◆使用注意事项
◇设备为不靠墙安装，正面操作，双面维护的低压配电柜。柜的维修通道及柜门，必须由考核合格的专业人员方可进入或开启进行操作、检查和维修。
◇接好电缆后，开关柜底部应封闭，以防小动物爬入柜内造成短路事故。
◇空气断路器、塑壳断路器经过多次分、合，特别是经过短路分、合后，会使触头局部烧伤和产生碳类物质，使接触电阻增大，应按断路器使用说明书进行维护和检修。
◇经过安装和维护后，必须严格检查各隔室之间、功能单元之间的隔离状况，以确保本装置良好的功能分隔性，防止出现故障扩大。
◆抽屉的操作
◇8E/2抽屉和8E/4抽屉的操作
MNS柜的8E/2抽屉和8E/4抽屉配有专用的操作机构，通过安装在抽屉面板上的操作手柄在360°旋转范围内实现开关的分、合、试验隔离、锁定之功能。操作机构上还装有微动开关，作为电气闭锁用。
