>>美式电缆分支箱

我公司生产的美式电缆分支箱，以其优良的性能，规范化的设计，优美的外观，广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区，居民小区，城市人口密集区，商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等显著优点。按照额定电流一般可以分为600A主回路和200A支回路两种。600A主回路采用旋入式螺栓固定连接；200A分支回路采用拔插式连接且可以带负荷拔插。

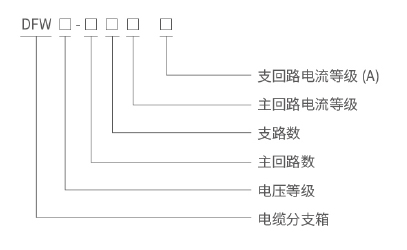

>>型号含义

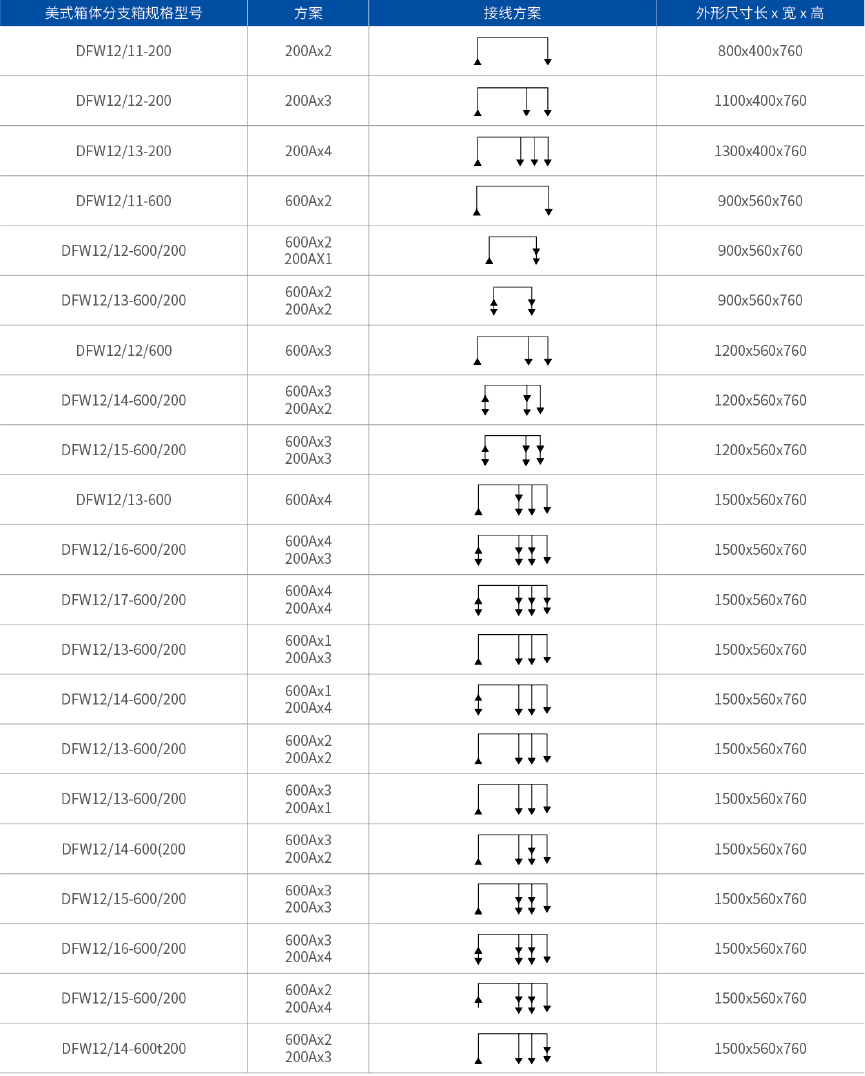

>>主要技术参数

>>正常使用环境

◇环境温度：最高气温：+40℃,最低气温-30℃
◇风速：相当34m/s(不大于700Pa)
◇湿度：日相对湿度平均值不大于95%月相对湿度平均值不大于95%
◇防震：水平加速度不大于0.4m/s²,垂直加速度不大于0.15m/s²
◇安装地点倾斜度：不大于30°
◇安装环境：周围空气应不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动
◇注：订购本产品超出上述条件规定时，请与本公司协商。

>>主要技术参数

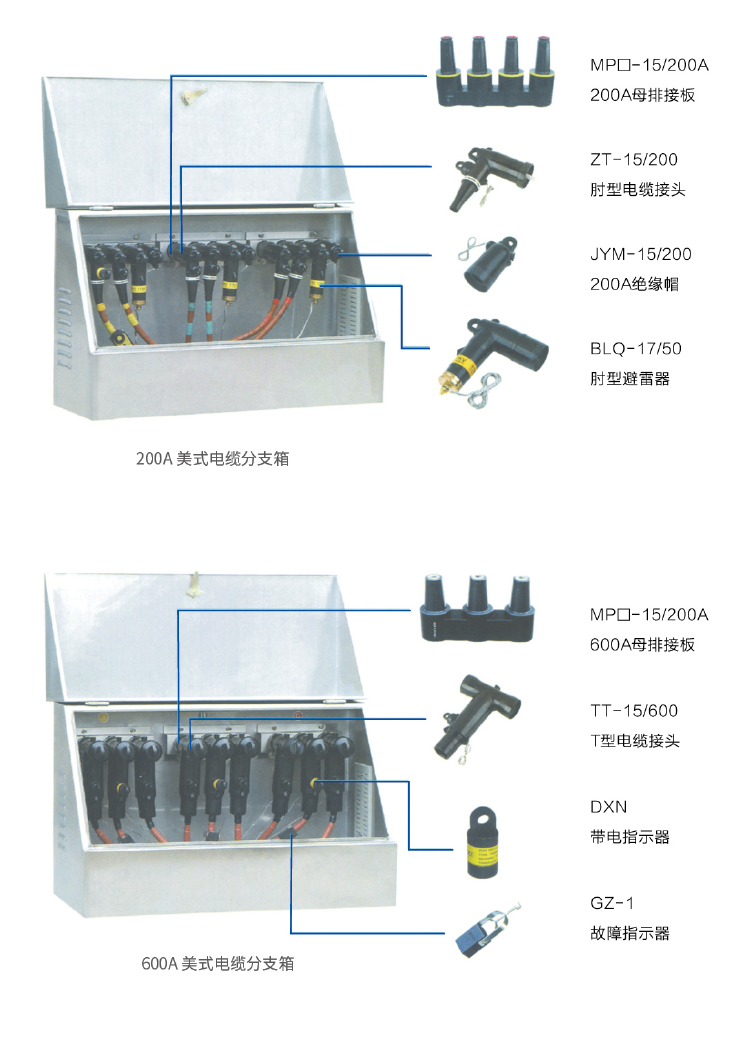

>>美式电缆分支箱结构示例图

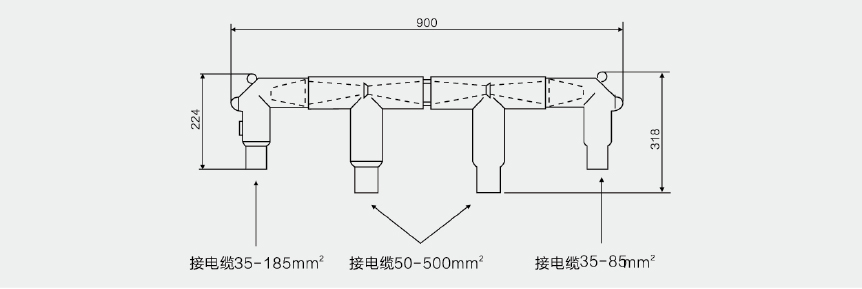

如果因场地所限，不能放置电缆分支箱，则可由电缆接头直接组合，构成多路电缆分支(不需要母排，连接方法见下例)放置在电缆沟内或其他地点。实例一四路进出线(2x600A+2x200A)
每组由两只TII型电缆接头，丙只肘型接头和一只中间连接头组成。T-II型电缆接头200A侧接肘型电缆接头(另一侧接全绝缘氧化物避雷器)。尺寸实例见下图：

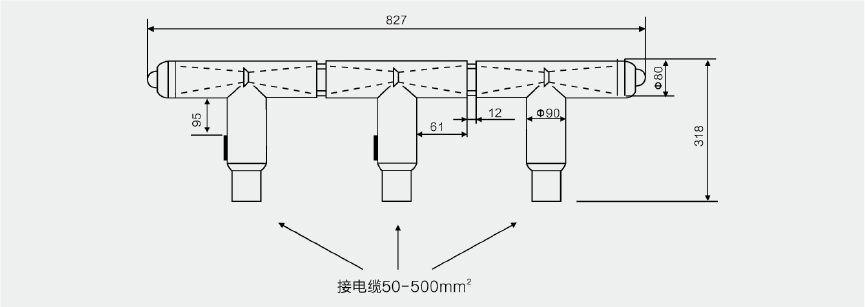

实例二三路进出线(3x600A)
每相由三只T型电缆接头和两只中间连接接头组成。尺寸及实例见下图：

注：电缆分支可根据需要任意扩展或减少，可外罩箱体或直埋於电缆沟。
