产品简介

HXGN17-12箱式固定交流金属封闭开关设备(简称环网柜)是额定电压12kv。额定频率50Hz的交流高压成套电器装置，主要用于三相交流环网，终端配电网和工业用电设备，起接受、分配电能和等作用，它也适于装备入箱式变电站。

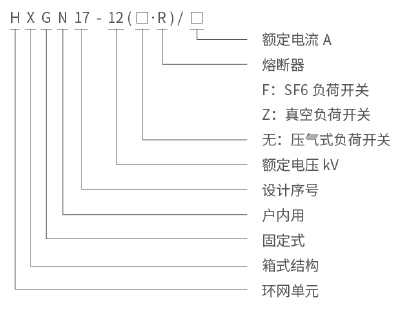

型号含义

工作条件

◇周围空气温度：-15℃~+40℃;
◇海拔高度：1000m及以下；
◇湿度条件：日平均值不大于95%,水蒸气压力日平均值不超2.2kPa;月平均值不大于90%,水蒸气压力月平均值不超1.8kPa;
◇地震烈度：不超过8度；
◇没有腐蚀性或可燃性气体等明显污染的场所；
注：超出上述正常使用条件时，用户可与本公司协商。

真空断路器主要技术参数

主要技术参数

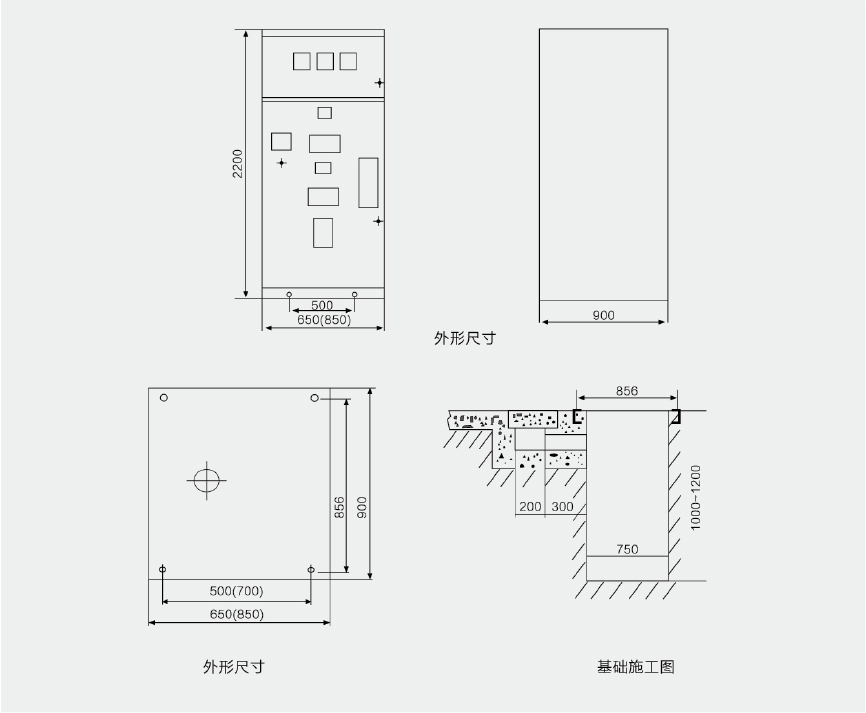

外形及安装尺寸

安装、贮运和验收

使用与故障处理
◆包装、贮运
◇环网柜在出厂时为单台木箱包装。在贮运过程中不允许倾翻、倒置和剧烈振动。搬动时不允许在地面上直接推拉；在无起吊装置时，可在包装箱枕木下垫入圆筒，使其滑到安装位置。
◇防止柜体雨淋、受潮。
◇环网柜应放在通风良好，并能防止各种有害气体侵入的场所。严禁与化学药品、酸碱等存放在一仓库内。◆验收
◇开箱前检查包装是否损坏，拆箱时注意保护产品。
2.2对柜体进行外观检查；同时检查柜内各元器件有无损坏、配件是否与装箱单相符。
◇检查随机文件是否安全。
a、产品使用说明书及柜内各元器件说明书；b、出厂试验报告；
c、产品合格证；d、装箱单；
e、二次接线图。安装与调试
◆安装时先将环网柜放置在安装基础上，并将其排列整齐、调试好，然后用紧固件紧固好。
◆安装主母线时，打开母线室进行安装，连接母线的接触面应平整、无污物。
◆环网柜的接地应可靠接地，并对接地进行回路检查。
◆调试时按环网柜使用说明书及柜内各元器件的说明书进行调试。
◆安装调试后，将各自开关元件及防误操作机构进行5次操作，未发现异常现象，则认为开关机械操作正常。使用与故障处理
◆送电前检查
环网柜在送电前全面检查柜内所有元器件的电气性能、绝缘水平及接线正确性，检查一切正常方可投入运行。
◆正常运行状态
在正常运行时，无论进线柜或出线柜，负荷开关应处于合闸位置，接地刀处在分闸位置，柜体处于关闭紧锁状态。
◆故障处理
◇在进线柜发生故障检修时，应先切断进线电源，将负荷开关分闸，同时检查柜上带电显示器，确认无误后，合接地刀，打开门进行检修。
◇在出线柜出现故障检修时，应先分断柜内的负荷开关，合上接地刀，打开前门进行检修，此时主母线处于带电状态。维护与检修
◆环网柜在下列情况下需要进行维护与检修；a、在运行5年后对产品绝缘水平进行检查；
b、在负荷开关开断满100次后，应对主回路电阻、负荷开关的功、静触头及辅助触头等进行检查。
◆一般情况下，应在停电后对环网柜进行维护与检修。
