产品简介

XGN15-12型单元式交流金属封闭环网开关设备(以下简称环网柜)是我们在引进国外优良技术并按照国内农电及城网改造之要求而自行设计、研制成功的新型高压电器产品。各项技术性能指标全符合IEC62271-200:2003和GB3906标准。
环网柜的主开关、操作机构及元器件采用ABB公司原装件或采用进口部件国内组装生产的SFL-12/24型开关设备，也可根据用户需要配装ABB公司原装HAD/US型SF6。断路器或VD4-S型真空断路器。其操作方式分为动、电动两种。
柜体经数控机床加工后铆接而成，防护等级达到IP3X,并有可靠的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美观操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。
XGN15-12型单元式交流金属封闭环网开关设备，适用于交50Hz、12kV的电力网络中，作为电能的接受和分配用。柜内主开关为SF6开关。

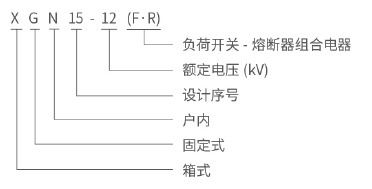

型号含义

真空断路器主要技术参数

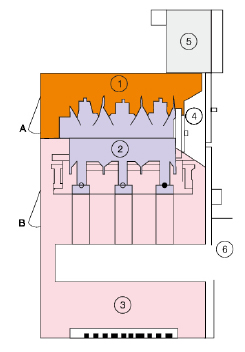

结构特征

柜体结构
◆环网柜体采用2mm厚敷铝锌板(或冷轧板喷塑后)铆接成型，柜后设有二处压力释放孔，
其一是针对电缆室，另一个针对负荷开关/母线室。此结构能够最大限地保障人身安装和运行设备的可靠。
◆各间隔小室◇母线室
母线室位于柜的顶部并连接相邻开关柜。
◇负荷开关是独立单元，内部充以SF6气体。
◇电缆室
大约75%空间是用于电缆连接、熔断器、接地开关和CT、PT安装。
◇机构小室与联锁
小室包含操作机构和机构联锁以及位置指示、辅助接点、脱扣线圈、带电显示器和联锁。
◇继电器箱
继电器箱在柜的顶部，是可选的。小室用来安装特殊的装置诸如仪表、继电器和马达单元。
◇断路器室
一个断路器(SF6或真空)能置于负荷开关之下方。
◆压力释放
◇上面的压力释放
上面是用于释放母线和负荷开关室内部电弧事故时产生的气体压力。
◇下面的压力释放
下面是用于释放电缆小室内部电弧事故时产生的气体压力。◆SFL型负荷开关(ABB原装件)
SFL型负荷开关为双断点、旋转式动触头，以SF6气体为灭弧介质，动静触头置于加强结构的模铸环氧树脂外壳中。在操作轴引出端是一个透明的热压成型的塑料端盖，透过端盖可以观察状态。
每个开关充以1.4巴气压的SF6气体后是永久密封的(SFL意“永远密封”),用氦检测器可以检查有无气体渗漏。开关垂直或水平安装不限，在单元式柜内，典型的安装方式是在电缆室和母线室之间置一钢隔板，水平安装。
这种安装方式将开关外壳封在接地的钢板内并将母线与电缆接头之间相隔离，以符合运行维护的最严格安全要求。
假若内部发生燃弧，在外壳后部有一个结构薄弱点，它将补冲开，把电弧气体导出开关之外，随后柜上面的泄弧活门被冲开并将过压气体导向柜外。

联锁

开关设备具备以下联锁：
1.负荷开关在合闸位置时，接地开关操作被锁住；2.接地开关在合闸位置时，负荷开关操作被锁住；
3.只有当接地开关合阐时，才允许打开环网柜前门，其它情况下前门被锁住。

操作

对于配负荷开关的开关设备，用专用操作手柄在开关设备正面操作，操作机构的正面有上、下两操作孔，上部为接地开关操作孔，下部为负荷开关操作孔。操作时，手柄向顺时针方向旋转为开关合问方向，逆时针方向旋转为开关分闸方向。也可加装电动分、合闸装置，进行遥控操作。(注意：有时负荷开关不带接地开关，接地开关操作孔被当作柜门解锁之用)。
对于配组合电器的开关设备，除负荷开关分问操作用手动分闸按钮外，其它与上述操作顺序一样。组合电器柜另设的下接地开关，通过连杆与上接地开关同分同合。在合闸时释放下熔断器座上的残余小电流，以提高更换培断器时的安全性。

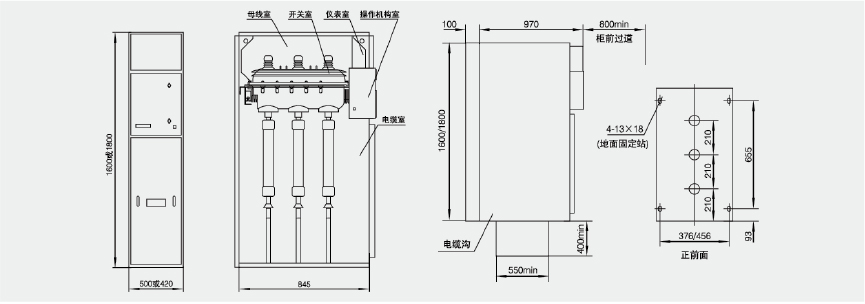

外形尺寸
