价格：
行业分类：仪器仪表/专用仪器仪表/其他专用仪器仪表
产品类别：工程检测仪器
品 牌：
规格型号：FTDM-2F
库 存：30
生 产 商：北京飞拓信达激光技术有限公司
产 地：中国北京市石景山区

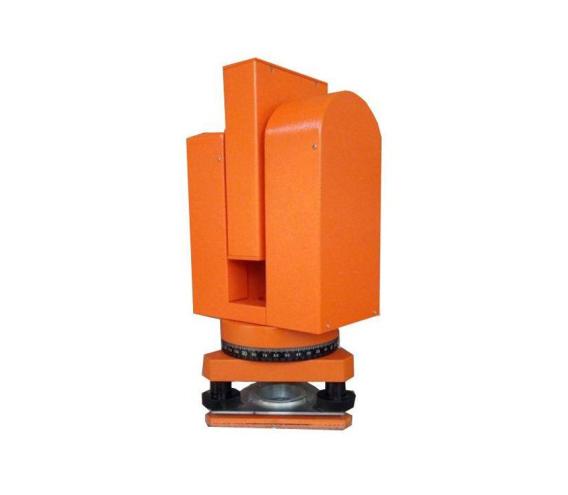

FTDM激光隧道断面仪
一、仪器概述
我国是一个多山国家，75%的国土是山地或重丘，为缩短里程，保护环境，节约土地，在我国的山地基础设施建设中尤其重视隧道方案。开挖是隧道施工工期和造价的关键工序，超挖不仅因为出渣量及衬砌量增多而提高工程造价，还会因为局部超挖产生应力集中问题而直接影响围岩稳定性。欠挖则直接影响衬砌厚度，对于工程质量和安全产生影响。各种资料显示，超欠挖控制对隧道结构的可靠度及经济效益有重要影响。
FTDM系列激光隧道断面仪采用无合作目标激光测距技术和精密测角技术，将极坐标测量方法与计算机技术紧密结合，配合专业图形处理软件，可快速获得隧道封闭空间内部轮廓曲线，实时显示超欠挖值，同时可对收敛情况、开挖土石方量进行测量，具有指示炮眼功能，无需后处理可快速出具检测结果及报告，是一款实用性很强的工程测量工具。
二、应用范围
1. 隧道开挖断面的快速检测
2．大跨度建筑内部轮廓检测
3．边坡防护挡土墙验收检测
4．坝底、沟渠开挖断面监测
5．桥梁静态挠度检测
6．矿井限界检测
7．施工检测、竣工验收检测及开挖方量检测
三、仪器特点
1、真正高速精确检测，无需后处理，可直接输出报告
2、高精度角度控制，保证测量结果精确无误
3、真正海量存储，满足无限次使用
4、一体化设计，紧凑轻便，操作简单方便
5、使用专用控制器，显示结果形象直观
四、技术指标
产品型号 | FTDM-2D | FTDM-2E | FTDM-2F | FTDM-3F | FTDM-4F |
仪器功能 | 当前断面检测 土石方量计算 | 当前断面检测 土石方量计算 | 当前断面检测 土石方量计算 | 当前、前后方断面检测、土石方量计算 | 当前、前后方断面检测、土石方量、计算炮眼指示、收敛检测 |
测前距离 | —— | —— | —— | 2-5R | 2-5R |
显示方式 | 后处理软件 | 实时显示超欠挖 | 实时显示超欠挖 | 实时显示超欠挖 | 实时显示超欠挖 |
控制方式 | 一体化控制 | 一体化控制 | 专用控制器或掌上电脑 | 专用控制器或掌上电脑 | 专用控制器或掌上电脑 |
检测半径 | 0.2-50米 | 0.2-50米 | 0.2-60米 | 0.2-80米 | 0.2-80米 |
测距精度 | ±1毫米 | ±1毫米 | ±1毫米 | ±1毫米 | ±1毫米 |
测角精度 | 0.1度 | 0.1度 | 9秒 | 6（2）秒 | 6（2）秒 |
测角范围 | 30～330度 | 30～330度 | 30～330度 | 30～330度 | 30～330度 |
存储容量 | 1000个断面 | 1000个断面 | 5000个断面 | 30000个断面 | 30000个断面 |
电池容量 | 连续工作6小时 | 连续工作6小时 | 连续工作8小时 | 连续工作8小时 | 连续工作8小时 |
传输接口 | USB、串口、并口（可选） | USB、串口、并口（可选） | USB、串口、并口（可选） | USB、串口、并口（可选） | USB、串口、并口（可选） |
规格参数
行业分类：
仪器仪表/专用仪器仪表/其他专用仪器仪表
产品类别：
工程检测仪器
品 牌：
规格型号：
FTDM-2F
库 存：
30
生 产 商：
北京飞拓信达激光技术有限公司
产 地：
中国北京市石景山区
