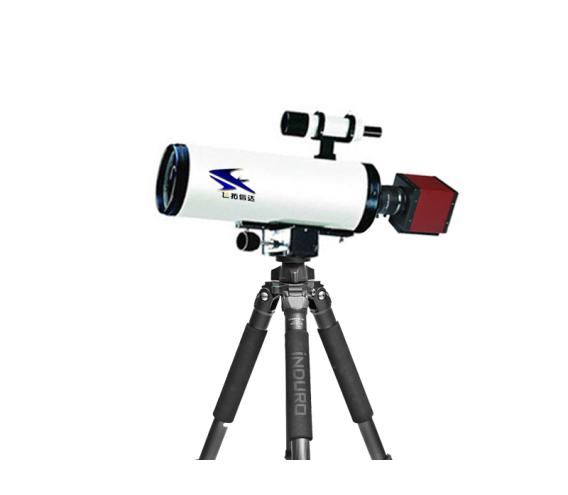

FTLF系列远距离裂缝观测系统

一：仪器概述

传统的裂缝检测方法由于存在人员不安全、效率低下、结果不精确、影响交通等问题已经不能够满足道路高速发展的需要。FTLF系列远距离裂缝观测系统采用高精密光学系统及工业CCD成像技术，通过远距离非接触图象采集，直接从原始图像中抽取背景子集，利用插值技术得到裂缝背景图像，根据加性模型将原始图像减去背景图像，得到校正后的结果，经过灰度校正后，对病害图像进行二值处理，提取病害信息。

FTLF系列远距离裂缝观测系统由于采用高精的光学成像系统及高级别的工业CCD镜头，真正实现了远距离的非接触裂缝检测，具备常规非接触裂缝检测完全无法实现的精确角度及距离检测，真正达到自标定及任意角度全方位检测。

二：产品用途

可广泛用于桥梁、隧道、建筑物、混凝土路面、金属表面等裂缝宽度的远距离定量检测。

三：产品特点

1、测量距离远且不受测量角度影响。

2、采用精密角度测量和距离测量传感器完成放大倍数的自动标定，可实现各种角度和高度

的裂缝检测。

3、配有专门的照明装置，适应各种恶劣环境的检。

4、可现场显示裂缝数据，专业后处理软件可自动搜索、提取、计算裂缝宽度，自动生成裂

缝检测报告。

四：技术参数

FTLF-3远距离裂缝观测系统

1.检测距离：2-15米 。

2.检测精度：±0.02mm 。

3.标定精度：优于0.02mm 。。

4.测距精度：±1mm 。

5.显示方式：可现场观测到裂缝宽度,自动生成对裂缝描述的中文检测报告。

6.软件具有对图片进行剪裁、放大等功能。

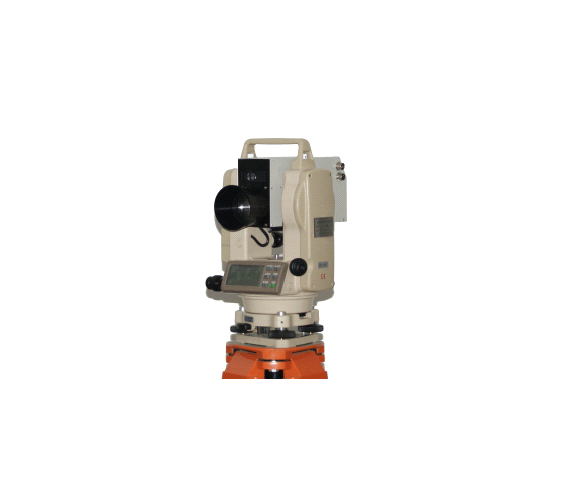

FTLF-4远距离裂缝观测仪

1.检测距离：5-50米。

2.检测精度：±0.02mm。

3.标定精度：优于0.02mm。

4.测距精度：±1mm。

5.测角精度：2”。

6.显示方式：现场实时显示,自动生成对裂缝描述的中文检测报告。

7.软件具有对图片进行剪裁、放大等功能。

FTLF-6远距离裂缝观测系统

1.检测距离：5-50米 /100米（可选）。

2.检测精度：±0.02mm 。

3.标定精度：优于0.02mm 。

4.测距精度：±1mm 。

5.显示方式：现场实时显示,自动生成对裂缝描述的中文检测报告。

6.软件具有对图片进行剪裁、放大等功能。

FTLF-6A远距离裂缝观测系统

1.检测距离：5-50/100米。

2.检测精度：±0.02mm 。

3.标定精度：优于0.02mm 。

4.测距精度：±1mm 。

5.角度补偿精度：2" 。

6.显示方式：现场实时显示,自动生成对裂缝描述的中文检测报告。

7.软件具有对图片进行剪裁、放大等功能。
