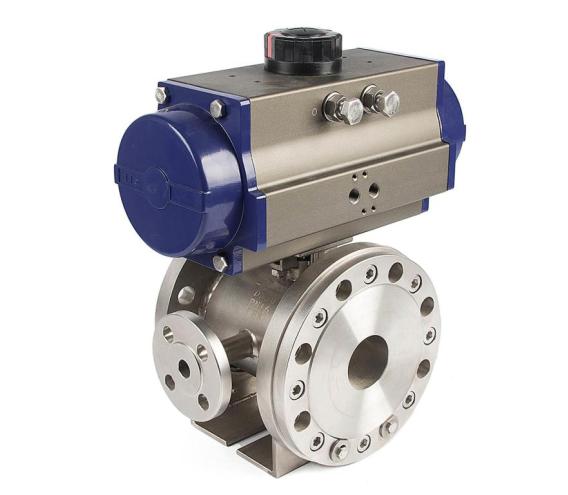

卫生级气动保温球阀-UBQ641F-16P型主要用于保温保冷管路中自动化截断或接通介质,亦可用于流体的调节与控制,它与其它阀类相比,并且不需要工人到现场操作，节约了人力资源以及时间与降低人员操作风险。本阀是在球阀的基础上焊装金属夹套，用于注入蒸汽或其它保温、保冷介质，稳定了阀内介质温度在设定规范内能够正常工作。配装上海控格牌气动执行器组装而成，具有良好的保温保冷功能，且阀门的通径与管径一致，同时又能有效降低管路中介质热量损失。根据球阀的结构不同，有整一体式保温球阀、两片式保温球阀、三段式保温球阀、对夹保温球阀等几种结构形式，适用于化工、制药、提炼等行业的系统管路中。

上海控格自动化科技有限公司，真诚为你服务

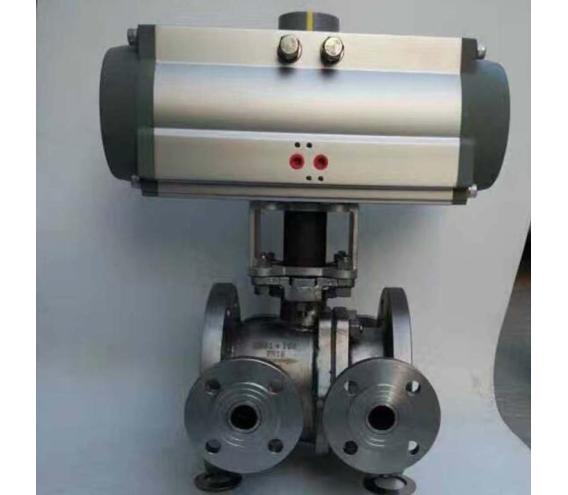

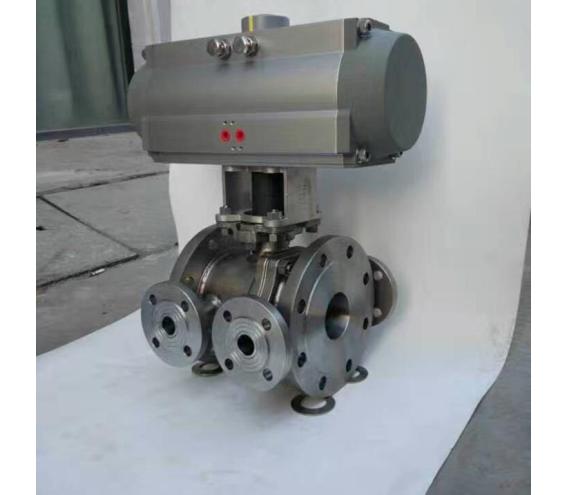

型号：BQ641F/Y直通式、BQ644(5)F/Y三通式、V型球BVQ640F/Y、偏心半球(BDYQ640F/Y上装式、侧装式BPQ640F/Y) 、对夹式BQ671F

卫生级气动保温球阀-UBQ641F-16P型气动控制特点：

1、传动方式：气动。

2、主要功能:双作用(开关型)、单作(常开或常闭)、分段开关、调节

3、主要作用：双作用(开关型)、单作(常开或常闭)

4、缸体材质：吕合金、不锈钢304

5、气动结构：活塞式、拨叉式。

卫生级气动保温球阀-UBQ641F-16P型主要性能特点：

1、配套保温球阀结构：一体式、对夹式、固定式、浮动式、V型球、偏心半球、衬氟、衬陶瓷等。

2、连接方式:法兰。

3、连接口径：DN15~ DN300(单位mm) 。

4、非标定做加大阀体比：1*2、1*3如：15*25、15*32等。

5、适用温度：-20℃~550℃。

6、适用压力：(0.6Mpa≤32Mpa)、(PN10~ PN320)、(150LB~2500LB) 。

7、阀体\阀盖:WCB(碳钢),304/304L/316/316L(不锈钢) 。

8、保温套材质:304,WCB。

9、连接标准：GB国家标准、GB/T国家推荐标准、ANSI美国标准、DIN德国标准、JIS日本工业标准等。

卫生级气动保温球阀-UBQ641F-16P型结构特点：

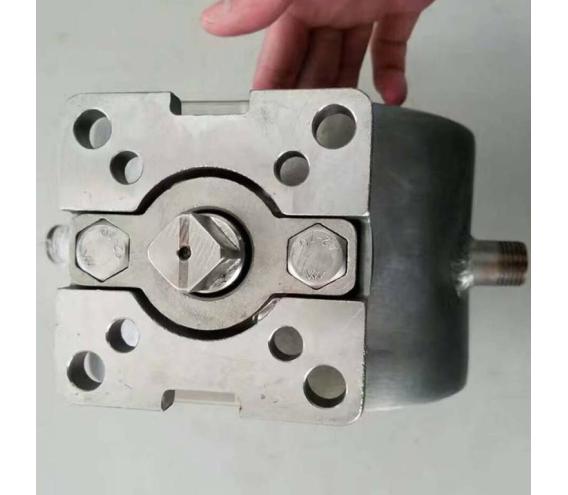

1、采用整体式夹套结构设计，更能均匀地保温、保冷，保温球阀比一般球阀体积更大，重量更重，且无外漏，密封性能好，夹套采用碳素钢或304不锈钢管焊接比铸造的更加耐压牢固。 夹套、阀体外侧与夹套接管焊接，允许蒸汽、热油、或冷（热）水的上限压力为1MPa。

2、保温球阀具有良好的保温、保冷特性，除缩径保温球阀外，阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，因此，对容易凝固、高粘度的液体介质具有稳定的保温保冷性能。

卫生级气动保温球阀-UBQ641F-16P型标准规范：

设计制造标准：GB/T12237、ASME B 16.34

结构长度标准：GB/T 12221-2005、ASME B 16.10

连接法兰标准：JB/T 79、GB/T 9113、ASME B 16.5

压力温度等级：GB/T 12224-2005

试验检验标准：GB/T 13927-2008、JB/T9092、API 598

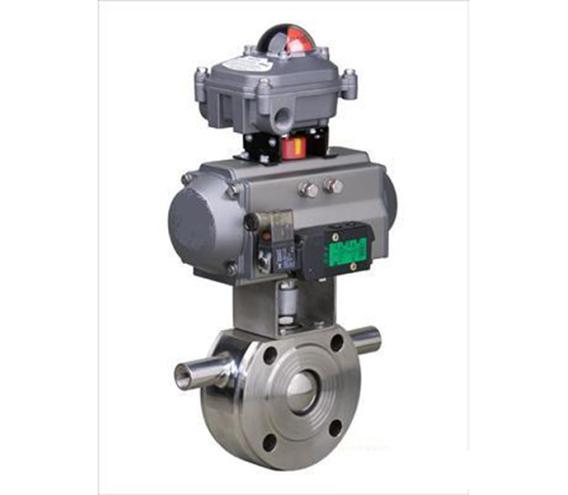

卫生级气动保温球阀-UBQ641F-16P型配件功能特点：

1、信号反馈：也叫限位开关或回讯器，远程反馈开关信号 （普通型、防爆型可选）

2、电磁阀：双作用选二位五通、单作用选二位三通（普通、防爆；多种电压可选）

3、三联件：气动过滤、调压、油雾润滑

4、手轮执行器：转动手轮执行器，可实现手动应急开、关阀

5、电气定位器：输入4～20mA信号,实现阀门调节功能（普通、防爆可选）

6、如需其他品牌配件，需要来电说明

备注: 气缸参数请另参考所选配的气动执行器资料

其他非标要求，请电询上海控格自动化技术：

如：非标法接，电控接线，非标阀体尺寸改造，非标用材质，非标密封结构等问题需电询说明
