产品与服务

1.1 芯片描述

本产品是一款用于针对高压电池模块的电压及温度数据的采集监视芯片，该芯片内置 16

位增量累加型(Δ∑)ADC 和高精度低温漂电压基准源，室温典型条件下具有低于±3mV 的电池

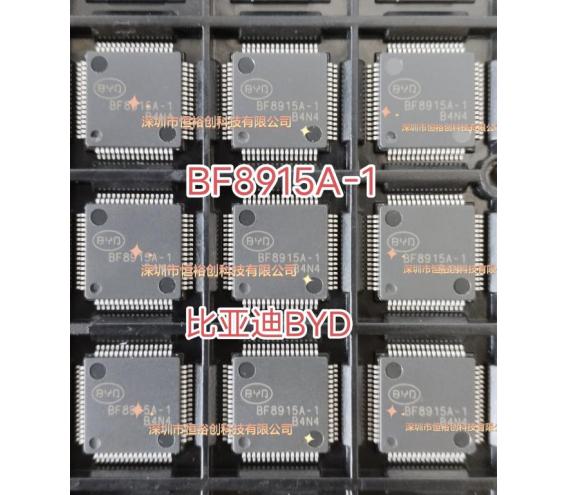

测量误差。单个 BF8915A-1 可监测一个 16 节串联的电池模组，通过将多颗 BF8915A-1 芯片

串接起来，可实现多达数百个电压通道和温度通道的同时检测。每个 BF8915A-1 芯片具有 2

个串行差分通信端口，多个芯片通过菊花链通信连接，可实现高速率、高抗干扰的局域通信，

这种菊花链通信可以双向操作，以确保通信完整性。该芯片支持内部和外部电池电荷均衡控

制，芯片内部 16 个均衡开关可最大支持 4.2V 下 200mA 的内部均衡电流放电。

1.2 整体特性



工作温度范围：-40℃～+125℃



存储温度范围：-65℃～+150℃



电压测量误差：

- ≤ ±3mV Accuracy (0V～5V, +25°C)

- ≤ ±5mV Accuracy (0V～5V, -20°C～+65°C)

- ≤ ±7mV Accuracy (0V～5V, -40°C～+125°C)

- ≤ ±1mV Accuracy (0.5V～4.5V, +25°C)，应用板级校正后



单颗芯片最大可以测量 16 节串联锂离子电池电压



堆叠式架构可以支持数百节电池和温度同时检测



内置串行差分通信接口：

- 1Mbps 隔离式串行通信

-

支持大于 10 米双绞线通信

-

低 EMI 灵敏度和辐射

-

支持双向通信操作用于断线保护



可在 4ms 之内完成所有电池电压检测



片内通道同步时间小于 4ms



频率可编程的 16 位增量累加型(Δ∑)ADC，专用于检测电池电压和温度



具有可编程定时器用于电池电荷均衡，均衡电压阈值可配置，配置后可自主均衡BF8915A-1

Datasheet

- 2 -

 16 个内部均衡开关，单双数异步开启，均衡开关控制占空比可配置，单通道 4.2V 下

最大均衡电流 200mA



支持内部或外部均衡



自带功能安全诊断

 8 个通用数字 GPIO 或模拟输入

-

温度或其他的传感器输入



四种模式可配置：

- SLEEP 模式

- STANDBY 模式

- MEASURE 模式

- MONITOR 模式



对 Latch-up（闩锁效应）不敏感

 64 引脚 eLQFP 封装

1.3 应用场景

 电动汽车及混合动力汽车

 后备电池系统

 电网能量存储

 高功率便携式设备
