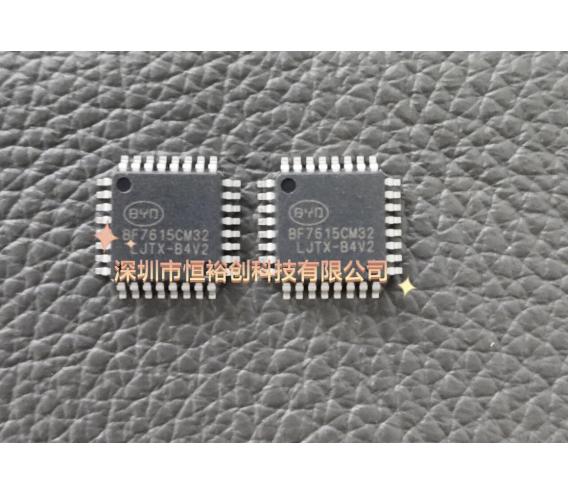

第 1 章 BF7615CMXX-XXXX MCU 整体介绍

1.1.特性简介

 内核：高速 8051

○ 工作频率：12MHz、8MHz、4MHz、1MHz

○ 时钟偏差：±1% @-20℃~65℃, 5V

±2% @-40℃~85℃, 5V

±3% @-40℃ ~105℃, 5V

 存储器（FLASH）

○ CODE：63K Bytes

○ DATA：1K Bytes +2*512Bytes

○ SRAM：256 Bytes(data)+4K Bytes(xdata)

○ 支持 BOOT 功能区，2/4/8K 可选

 时钟源，复位和电源管理

○ 内部低速时钟 LIRC：

3

2kHz，时钟偏差为±25%@25℃, 5V，

±35% @-40℃ ~105℃, 5V

○ 内部高速 RC 振荡器：1MHz

○ 外部晶体振荡器：32768Hz/4MHz

○ 8 种复位，其中掉电复位电压（BOR）：

2.3V/2.8V/3.3V/3.7V/4.2V，5 档可配

○ 低电压检测：2.7V/3.0V/3.3V/3.6V/3.8V/4.0V/4.2V/4.4V，

8 档可配

 IO

○ 均支持内置上拉电阻 35k

○ 大灌电流口（PB0~PB7）

○ 支持 IO 功能重映射

○ 支持外部中断功能，

I

NT0~3 (上升沿、下降沿、双沿)，

I

NT4

共用中断源(上升沿、下降沿)

 通信模块

○ 3xUART 通信模块

○ 1xIIC 硬件从机通信，支持标准 100K 和快速 400K 通信

○ 1xSPI，最高 2MHz 通信频率

 16-Bit PWM

○ PWM0 支持 5 路通道，共用周期和占空比，极性可配

○ PWM1 支持 5 路通道，共用周期和占空比，极性可配

○ PWM2 支持 1 路通道，极性不可配

○ PWM3 支持 1 路通道，极性不可配

 工作电压：2.7V ~ 5.5V

 工作温度：-40℃ ~ 105℃

○ 增强型工业级，符合 JESD 工业级可靠性认证标准

 高精度 12 位 ADC

○ 最多可达 42 个模拟输入通道

○ 参考电压：VCC/2V/4V

 中断

○ 两级中断优先级可选

○ ADC，CSD，LED，LCD，INT0/1/2/3/4，LVDT，IIC，

WDT，Timer0~3，UART0/1/2，PWM0/1，SPI 中断

 定时器

○ 16 位 Timer0/1/3，32 位 Timer2

○ Timer2 时钟源：LIRC32k，XTAL32768Hz/4MHz

○ 看门狗定时器，溢出时间 18ms 到 2.304s

 LED Driver

○ 4x5、5x6、6x7、7x8 串行点阵驱动

○ LED0~LED7 扫描顺序可配置

○ 行列矩阵驱动占空比 1/8~8/8 可配

○ 最多支持 8 COM x 8 SEG 的 LED 驱动矩阵

 LCD Driver

○ 4 COM x 28 SEG（1/4 占空比，1/3 偏置）

○ 5 COM x 27 SEG（1/5 占空比，1/3 偏置）

○ 6 COM x 26 SEG（1/6 占空比，1/3 或 1/4 偏置）

○ 8 COM x 24 SEG（1/8 占空比，1/4 偏置）

 低功耗管理

○ 空闲模式 0 和空闲模式 1

○ 空闲模式 1，功耗 12μA @5V 典型

 触摸按键

○ 各按键的灵敏度可独立设置

○ 电容按键，均可复用为 GPIO

 两线烧录单线调试仿真接口

 封装

○ SOP20/SOP24/SOP28/LQFP32/LQFP44
