一、产品特点及说明
陶瓷双工器（介质双工器）的功能是通过使用滤波来区分输入或输出信号的频率范围，从而保证两个不同的信号源之间不会相互干扰。陶瓷双工器的主要作用为允许两个不同的信号源共享同一个传输介质，以便在有限的空间内完成通信任务。在雷达或卫星通信方面，双工器则可以实现同时发射和接收信号，提高了通信的效率，通常被用于区分发送和接收信号的频率，具有带宽控制的能力。
陶瓷双工器（介质双工器）的平均功率最高可承受到20W，输入/输出50Ω阻抗匹配（75Ω需特别说明），易于级联使用；全温范围内性能稳定可靠，满足工业级工作环境要求（-55℃～+85℃）。陶瓷双工器具有抑制度高、高功率、低插损、热稳定性好、低温度系数、表面贴装、体积小、重量轻、焊接方便等特点。
二、产品型号及参数
| 陶瓷双工器（介质双工器）型号及参数表 | ||||||||
型号 | 中心频率 (MHz) | 带宽(MHz) | 插损(dB Max.) | 波动(dB Max) | 回损(dB Min) | 抑制(dB Min) | 尺寸(mm) | |
CMD810C409~462P05A | TX | 409 | fo±2.5 | 1.5 | 0.5 | 14 | 45 @ 460-465 MHz | 42.5 * 2.0* 9.5 |
RX | 462 | fo±2.5 | 1.5 | 0.5 | 14 | 45 @ 407 - 412 MHz | ||
CMD810C462~409P05A | TX | 462 | fo±2.5 | 1.5 | 0.5 | 14 | 45 @ 407 - 412 MHz | 42.5 * 2.0* 9.5 |
RX | 409 | fo±2.5 | 1.5 | 0.5 | 14 | 45 @ 460 - 465 MHz | ||
CMD810C505~485P10B | TX | 505 | fo±5 | 3.0 | 1.8 | 14 | 57 @ 480 - 490 MHz | 42.5 * 2.0* 9.5 |
RX | 485 | fo±5 | 3.0 | 1.8 | 14 | 57 @ 500 - 510 MHz | ||
CMD10R0033A | TX | 725.5 | fo±22.5 | 3.0 | 2.0 | 13 | 40 @ 758 - 803 MHz | 42.0 * 17.0* 9.5 |
RX | 780.5 | fo±22.5 | 3.0 | 2.0 | 13 | 40 @ 703 - 748 MHz | ||
CMD10R0079A | TX | 874.5 | fo±5.5 | 5 | 2.0 | 17 | 55 @ 824 - 835 MHz | 40.5 * 23.0* 7.0 |
RX | 829.5 | fo±5.5 | 2.2 | 2.0 | 17 | 50 @ 869 - 880 MHz | ||
CMD10R0005A | TX | 1817.5 | fo±12.5 | 3.2 | 1.0 | 17 | 45 @ 1710 - 1735 MHz | 34.0 * 19.0* 7.3 |
RX | 1722.5 | fo±12.5 | 3.0 | 1.0 | 17 | 45 @ 1805 - 1830 MHz | ||
| CMD10R0007A | TX | 2140 | fo±30.0 | 2.8 | 1.0 | 17 | 45 @ 1920 - 1980 MHz | 34.0 * 19.0* 7.3 |
RX | 1950 | fo±30.0 | 3.0 | 1.0 | 17 | 50 @ 2110 - 2170 MHz | ||
| CMD10R0008A | TX | 1885 | fo±25.0 | 3.0 | 1.0 | 17 | 55 @ 1710 - 1785 MHz | 33.0 * 18.0* 7.3 |
RX | 1760 | fo±25.0 | 3.0 | 1.0 | 17 | 45 @ 1830 - 1880 MHz | ||
| CMD7R0027A | TX | 881.5 | fo±12.5 | 1.4 | 0.8 | 17 | 30 @ 824 - 849 MHz | 25.0 * 12.8* 7.0 |
RX | 836.5 | fo±12.5 | 1.2 | 0.4 | 17 | 20 @ 894 - 960 MHz | ||
| CMD8R0012A | TX | 1842.5 | fo±37.5 | 1.4 | 1.1 | 16 | 30 @ 1710 - 1784 MHz | 25.0 * 10.8* 7.0 |
RX | 1747.5 | fo±37.5 | 1.5 | 1.1 | 16 | 25 @ 1880 - 2690 MHz | ||
| CMD8R0029A | TX | 1962.5 | fo±32.5 | 2.0 | 2.0 | 17 | 30 @ 1850 - 1910 MHz | 25.0 * 10.8* 7.0 |
RX | 1882.5 | fo±32.5 | 1.5 | 1.0 | 17 | 15 @ 1930 - 1995 MHz | ||
| CMD8R0028A | TX | 2155 | fo±45.0 | 1.0 | 0.4 | 17 | 45 @ 1710 - 1780 MHz | 25.0 * 10.8* 7.0 |
RX | 1745 | fo±35.0 | 0.8 | 0.3 | 17 | 35 @ 2110 - 2200 MHz | ||
| 注：因产品型号较多，表中只列出部分代表性型号，定购前需详细沟通，再了解其它指标 | ||||||||
三、注意事项及用途
陶瓷双工器（介质双工器）器广泛应用于T/R组件、基站、射频微波、雷达、Wi-Fi、直放站、移动通信领域及具有带宽控制和双工通讯能力的电子产品。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。使用时注意接地端接地良好，否则会影响带外抑制及平坦度指标。若采用回流焊焊接，建议使用推荐温度，不宜用波峰焊接，清洗时要禁止浸泡 。

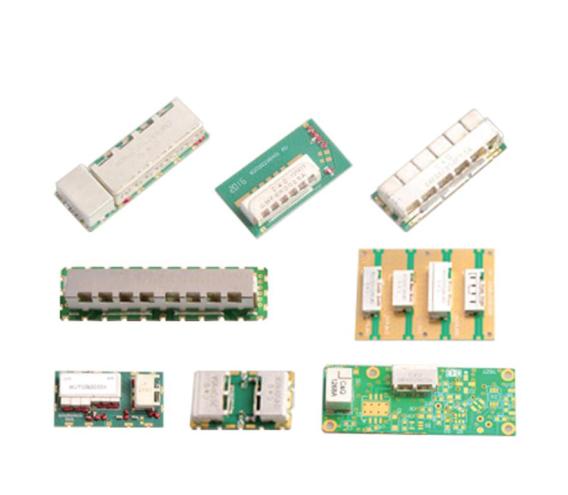

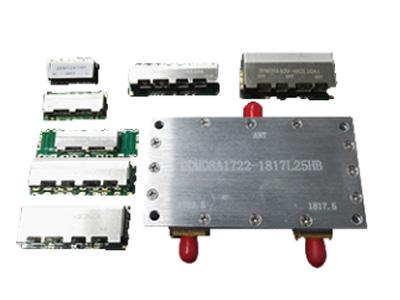

陶瓷双工器设计灵活，可根据客户的要求来定制。本公司有多种尺寸的陶瓷双工器（介质双工器）供用户选择，可定制从300MHz 至 10GHz的陶瓷双工器。因为微波元器件的各指标之间相互牵连，相互景响，所以用户在定制前需明确说明指标要求。该类产品属于定制性比较强的产品，产品已经制成，则无法更改。
