价格：
行业分类：电子元器件/频率元件/振荡器
产品类别：陶瓷类产品
品 牌：XF
规格型号：300 MHz ~ 5.8 GHz
库 存：1000000
生 产 商：深圳市先烽微波电子有限公司
产 地：中国广东省深圳市
一、产品特点及说明

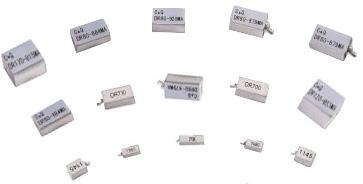

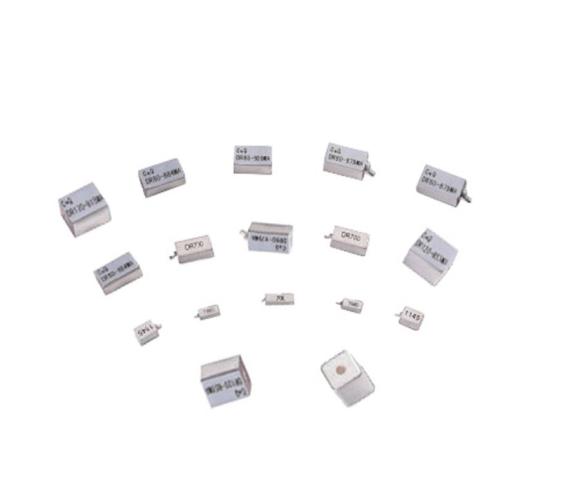

TEM模式介质谐振器（也称TEM模式陶瓷谐振器或长条型陶瓷谐振器）是由高度稳定的、具有压电效应的陶瓷材料经烧制制成的机械谐振器。当施加电压时，由于压电效应而发生变形，并且在特定频率下发生共振，该类器件的共振频率由其振动模式及陶瓷基板的长度和厚度尺寸决定的。TEM模式介质谐振器的不足之处在于它的频率精度较差，通常情况下，石英晶体的频率精度在0.001%，但在模式陶瓷谐振器中竟达到0.5%，因此模式陶瓷谐振器被限制在对精度要求不高的电路中。
TEM模式介质谐振器的介电常数范围广（覆盖300 MHz ~ 5.8 GHz）、Q值高、低温飘、SMT封装，方便焊接、使用于无线通讯中振荡器等微波电路中，通常和滤波器、合路器、多工器、等通讯信号的配合适用，是用于构成微波电路小型化以及构成产品高性能的基础器件。
二、产品型号及参数

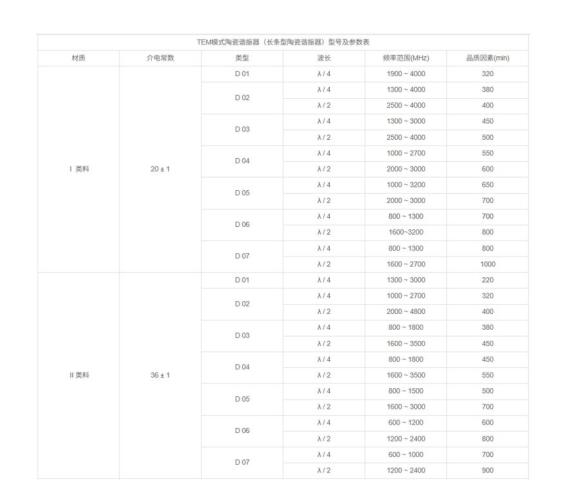

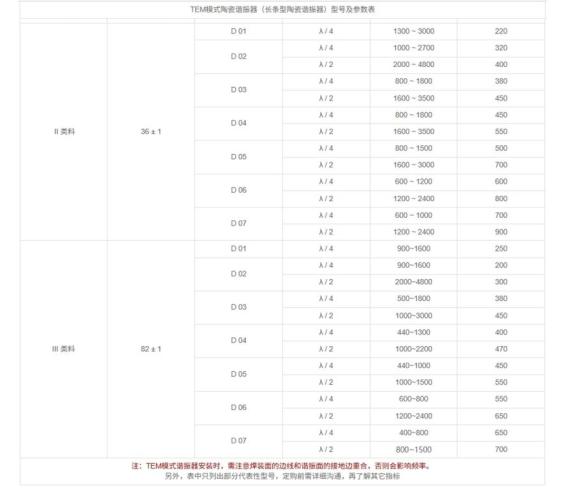

| TEM模式陶瓷谐振器（长条型陶瓷谐振器）型号及参数表 | |||||
| 材质 | 介电常数 | 类型 | 波长 | 频率范围(MHz) | 品质因素(min) |
| I 类料 | 20 ± 1 | D 01 | λ / 4 | 1900 ~ 4000 | 320 |
| D 02 | λ / 4 | 1300 ~ 4000 | 380 | ||
| λ / 2 | 2500 ~ 4000 | 400 | |||
| D 03 | λ / 4 | 1300 ~ 3000 | 450 | ||
| λ / 2 | 2500 ~ 4000 | 500 | |||
| D 04 | λ / 4 | 1000 ~ 2700 | 550 | ||
| λ / 2 | 2000 ~ 3000 | 600 | |||
| D 05 | λ / 4 | 1000 ~ 3200 | 650 | ||
| λ / 2 | 2000 ~ 3000 | 700 | |||
| D 06 | λ / 4 | 800 ~ 1300 | 700 | ||
| λ / 2 | 1600~3200 | 800 | |||
| D 07 | λ / 4 | 800 ~ 1300 | 800 | ||
| λ / 2 | 1600 ~ 2700 | 1000 | |||
| II 类料 | 36 ± 1 | D 01 | λ / 4 | 1300 ~ 3000 | 220 |
| D 02 | λ / 4 | 1000 ~ 2700 | 320 | ||
| λ / 2 | 2000 ~ 4800 | 400 | |||
| D 03 | λ / 4 | 800 ~ 1800 | 380 | ||
| λ / 2 | 1600 ~ 3500 | 450 | |||
| D 04 | λ / 4 | 800 ~ 1800 | 450 | ||
| λ / 2 | 1600 ~ 3500 | 550 | |||
| D 05 | λ / 4 | 800 ~ 1500 | 500 | ||
| λ / 2 | 1600 ~ 3000 | 700 | |||
| D 06 | λ / 4 | 600 ~ 1200 | 600 | ||
| λ / 2 | 1200 ~ 2400 | 800 | |||
| D 07 | λ / 4 | 600 ~ 1000 | 700 | ||
| λ / 2 | 1200 ~ 2400 | 900 | |||
| III 类料 | 82 ± 1 | D 01 | λ / 4 | 900~1600 | 250 |
| D 02 | λ / 4 | 900~1600 | 200 | ||
| λ / 2 | 2000~4800 | 300 | |||
| D 03 | λ / 4 | 500~1800 | 380 | ||
| λ / 2 | 1000~3000 | 450 | |||
| D 04 | λ / 4 | 440~1300 | 400 | ||
| λ / 2 | 1000~2200 | 470 | |||
| D 05 | λ / 4 | 440~1000 | 450 | ||
| λ / 2 | 1000~1500 | 550 | |||
| D 06 | λ / 4 | 600~800 | 550 | ||
| λ / 2 | 1200~2400 | 650 | |||
| D 07 | λ / 4 | 400~800 | 650 | ||
| λ / 2 | 800~1500 | 700 | |||
注：TEM模式谐振器安装时，需注意焊装面的边线和谐振面的接地边重合，否则会影响频率。 另外，表中只列出部分代表性型号，定购前需详细沟通，再了解其它指标 | |||||
三、注意事项及用途
由于陶瓷谐振器比石英晶体的便宜，因此通常代替石英晶体单元用作电子电路的参考时钟或信号源，但是因为陶瓷谐振器的热稳定好，又被广泛地应用于雷达T/R组件、卫星通信、多普勒感应、航空航天、航海、电子对抗、遥感、遥测、雷达、电子对抗等领域。在安装TEM模式介质谐振器时，需要注意焊接面的边线和谐振面的接地边重合，否则会影响频率。
TEM模式介质谐振器之类的产品属于定制性较强的产品、设计灵活。微波元器件的各指标之间相互牵连，相互景响。所以用户在定制前需明确说明指标要求。产品已经制成，则无法更改。如有指标要求超过材料本身物理极限，可通过双方协商。本公司定制TEM模式谐振器，TE01δ模式陶瓷谐振器，长条型陶瓷谐振器。
