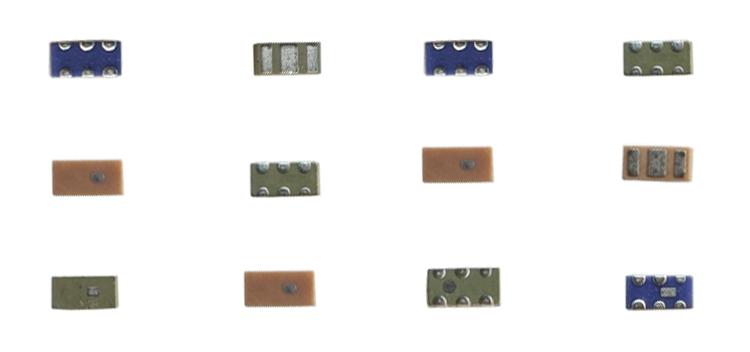

一、产品特点及说明

低温共烧陶瓷三工器(简称LTCC三工器)是共用一个节点(或端口)和三个滤波器(或端口)组成的器件。在频分双工系统中,LTCC三工器的作用是有效地实现频谱管理,提高无线系统的性能和效率。LTCC三工器的优点是低插损、成本低、尺寸小、可靠性高、具有较高的功率、更有利于内置于模块中以及多种频率型号、尺寸和端子结构等。常见的三工器应用是将通常需要两个双工器的地方合并成一个三工器,以达到节省电路板空间的目的。

LTCC三工器具有:小型化、集成化、低插损、高抑制、可实现从30MHz至毫米波频率的定制开发。可满足-55~+125˚C工作温度范围、2-8W输出功率范围;高可靠的电镀镍锡端电极、 镍钯金属端电极。

二、产品参数


产品型号
频率范围(MHz)插入损耗(dB)驻滤比尺寸(mm)
LT21L15M24H55-T08/M1560~1610/2400~2500/4900~5950≤ 0.6 / ≤ 0.73/≤0.8≥ 102.0 * 1.25 * 0.95
LT21L15M24H55-T161560~1610/2400~2500/4900~5850≤ 0.6 / ≤ 0.85/≤0.8≥ 101.6 * 0.8 * 0.6
LT21L15M24H55-T081560~1610/2400~2500/4900~5950≤ 0.6 / ≤ 0.73/≤0.8≥ 10

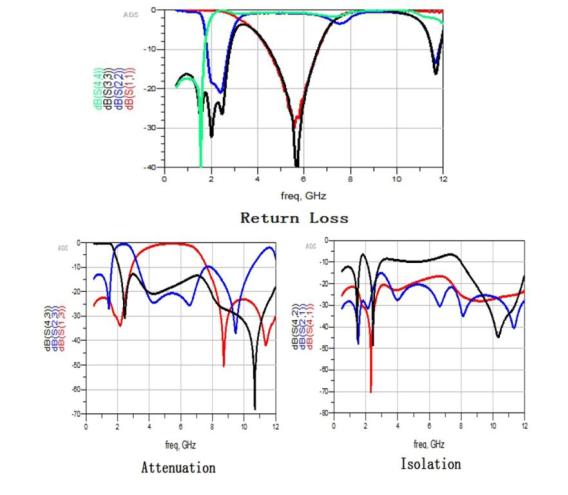

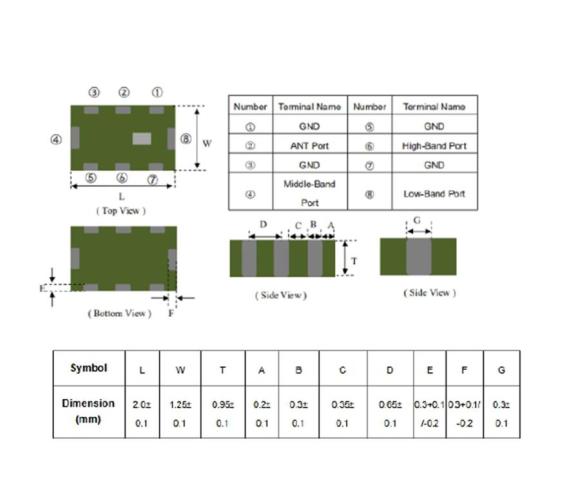

2.0 * 1.25 * 0.95

三、注意事项及用途


LTCC三工器广泛地应用于卫星通讯、相控阵雷达、数据链、电子对抗、导航、车载、航空、航天、AP路由器、CPE、NB-IOT、4G CAT1/CAT4、5G、UWB等移动物联网连接以及Wi–Fi 5 、Wi–Fi 6、Wi–Fi 6E的低损耗等移动领域。在使用时,要注意接地端良好接地,否则会影响带外抑制及平坦度指标,焊接时温度不能过高,时间也不能过长。若采用回流焊焊接,建议使用推荐温度,不宜用波峰焊接。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时要禁止浸泡,建议用酒精擦试。

LTCC三工器设计灵活,可根据客户的要求来定制。本公司有多种尺寸的LTCC双工器,LTCC滤滤器,LTCC低通滤波器,LTCC高通滤波器,LTCC功分器,LTCC巴伦供用户选择,支持定制(输入/输出形式及外型尺寸可根据用户要求设计)。因为微波元器件的各指标之间相互牵连,相互景响,所以用户在定制前需明确说明指标要求。产品已经制成,则无法更改。


详情:

规格参数

  • 行业分类:

    电子元器件/频率元件/其他频率元件

  • 产品类别:

    LTCC类产品

  • 品  牌:

    XF

  • 规格型号:

    1560~1610/2400~2500/4900~5950 MHz

  • 库  存:

    1000000

  • 生 产 商:

    深圳市先烽微波电子有限公司

  • 产  地:

    中国广东省深圳市
