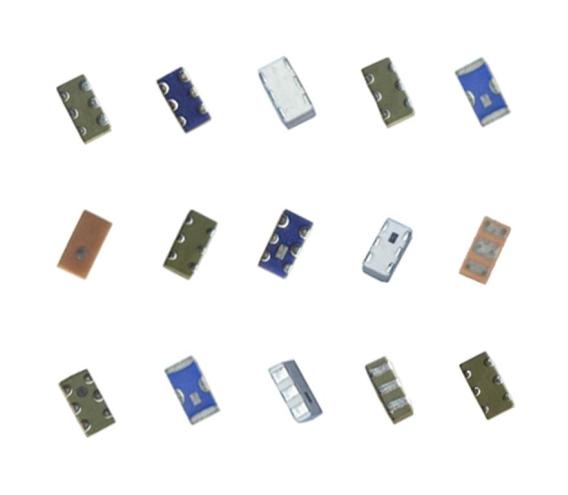

一、产品特点及说明

    巴伦滤波器的主要作用是用来做平衡与非平衡的转换,并能抑制杂散信号,提高系统的抗干扰能力,够滤除玩用的信号,使有用的信号低损耗地通过。巴伦滤波器作为一种三端口器件(一个非平衡输入端口,两个平衡输出端口),巴伦滤波器可以将非平衡输入端口的信号分别从两个平衡输出端口输出,同时使两个输出端口信号的幅度相同,相位差为180°,巴伦滤波器同时也可以作为一种平衡非平衡转换器来使用的。

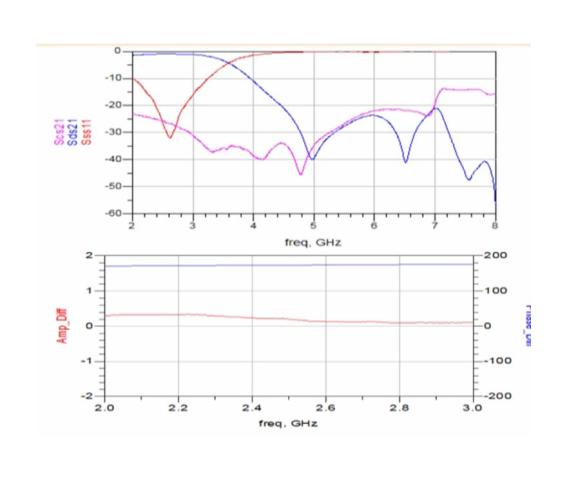

    巴伦滤滤器具有低差损、多种阻抗转换、高带外抑制、宽频带等优点。在生产工艺中,通过LTCC的布线工艺来缩小巴伦滤波器的体积,同时又采用介电常数较低(9.8)的介质材料,其尺寸可以做到1.6*0.8*0.6mm,在1.85GHz~2.695GHz频率范围内插入损耗小于1.5dB,相位不平衡度小于相位不平衡度小于±10°,完全能够满足现代通信设备小型化的需求,也是连接发射机与接收机之间不可缺少的微波元器件。

二、产品型号及参数

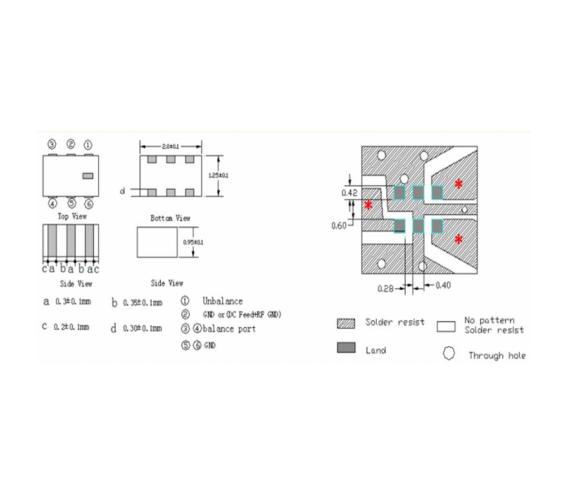

产品型号
频率范围(MHz)插入损耗(dB)相位差不平衡阻抗阻抗(Ω)尺寸(mm)
LBF18M2450H1512-M322400 - 2500≤ 2.1180±5 deg
50ΩComplex conjugate to nRF51822 & nRF514221.6*0.8*0.6
LBF21M2450H127-M372400 - 2500≤ 1.5180±10 deg/Complex conjugate to AT86RF230/231 and ATmega 128RFA12.0*1.25*0.95
LBF22M2595H132-M36
2500 - 2690≤ 3.0180±10 deg50Ω(25Ω+25Ω)50:502.5*2.0*1.2

三、注意事项及用途

    巴伦滤波器可广泛地应用在天线模组、混频器、移相器、蓝牙、WiFi、无线局网及连接射频前端发射机与接收机之间。在使用时,但要注意接地端良好接地,否则会影响带外抑制及平坦度指标,焊接时温度不能过高,时间也不能过长,建议使用推荐温度。不宜用波峰焊接。产品应贮存在环境温度为-10℃~40℃、相对湿度不大于80%、周围环境无酸性、碱性以及其它无有害气体的库房中。清洗时建议用酒精擦试。

    先烽微波可定制LTCC巴伦滤波器,该类产品属于定制较强的产品,产品一经制成,则无法更改。定购前需明确说明器件的参数要求,对超出材料物理极限的参数要求,可通过双方协商。该类产品属于定制性较强的产品,产品以经制成,则无法更改。


详情:

规格参数

  • 行业分类:

    电子元器件/频率元件/滤波器

  • 产品类别:

    LTCC类产品

  • 品  牌:

    XF

  • 规格型号:

    2400MHz~2690MHz

  • 库  存:

    1000000

  • 生 产 商:

    深圳市先烽微波电子有限公司

  • 产  地:

    中国广东省深圳市
