功能及应用

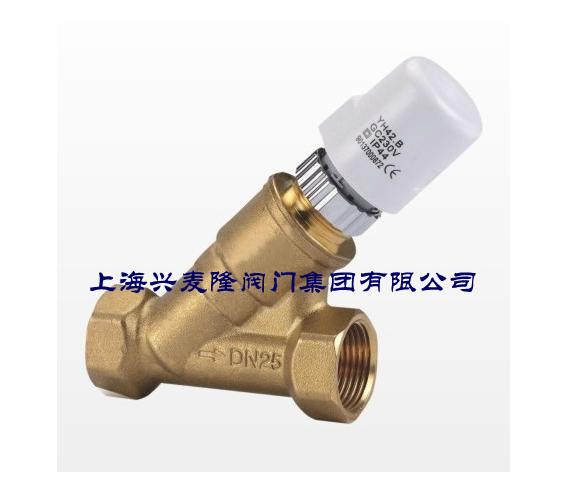

动态平衡二通阀用于风机盘管冷水、热水管道或供暖系统管道，通过开启或关断管道，达到控制室内温度目的。在系统运行时避免动态水力干扰，维持管网的流量恒定，使温度控制更加精确。
工作原理
在制冷和供热系统中，风机盘管通常由电动二通阀控制。当一些风机盘管关闭时，其他运行的风机盘管流量将增加，引发室温波动。DBEDRV是集动态流量平衡阀和电动二通阀于一体的产品，由电热调节器DBEDRV控制。在阀门开启时，通过动态平衡阀的恒流作用维持流经设备的流量不变而不受系统压力波动的影响，使控制精度更高。在制冷或供热系统中，当室温达到房间温控器设定值时，房间的温控器发送信号到电热调节器，令阀门关闭。当室温高于或低于设定温度时，房间温控器发送信号到电热调节器，令阀门开启。通过阀门关闭和开启，使室温始终保持在房间温控器设定的温度范围内。内置阀芯会自动保持流量恒定。
外形尺寸
口径 L(mm) L1（mm） H（mm） W（mm）
DN15 98 143 118 31.0
DN20 100 145 120 32.0
DN25 102 148 122 36.0
产品特点
1. 通过控制系统信号实现开/关控制;
2. 动态流量平衡，消除末端设备的相互干扰;
3. 系统调控精度更高，比传统的变流量系统更舒适;
4. 工厂预置流量;
5. 不需要现场调试，系统运行效率更高。
技术参数
公称通径 DN15-DN25
承压等级 PN20
工作温度 0-110℃
工作介质 空调冷热、乙/丙二醇溶液
连接标准 螺纹连接
控制误差 ±10％
工作压差 20-200Kpa/30-300KPa
执行器防护等级 IP44
工作电压 220VAC 50Hz
启动时间 3min
控制特性 开/关控制
关断压差 200kpa
零件材质
1 阀体 黄铜
2 阀胆 黄铜
3 阻断片 EPDM
4 阀杆 不锈钢304
5 弹簧 不锈钢304
6 复位弹簧 不锈钢304
7 密封材料 丁晴橡胶
8 执行器 外壳材料：阻燃PC
执行器内件：增强POM
产品型号
型号 口径 工作压差（KPa） 额定流量
A B C D E F G J K M N P
DBEDRV DN15 20-200 0.36 0.47 0.6 0.8 1 1.15 125 1.51 - - - -
DBEDRV 30-300 - 0.47 0.6 0.8 1 1.15 125 1.51 1.6 1.8 2 -
DBEDRV DN20 20-200 0.36 0.47 0.6 0.8 1 1.15 125 1.51 - - -
DBEDRV 30-300 - 0.47 0.6 0.8 1 1.15 125 1.51 1.6 1.8 2
DBEDRV DN25 20-200 - - 0.6 0.8 1 1.15 125 1.51 - - - -
DBEDRV 30-300 - - 0.6 0.8 1 1.15 125 1.51 1.6 1.8 2 2.09
