CMS54综合测试仪使用指南 罗德与施瓦茨CMS54 CMS54 CMS54

CMS54操作说明

一．电平测量操作步骤
1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；


5.点击“Channel Power”对应的右侧按键，即进入电平测量界面；
6.点击按键矩阵上的“Meas Setup”键，液晶屏右侧出现一列电平检测设置项；
7.点击“Integ BW”对应的右侧按键(即代表测量带宽)，在数字键盘上输入所测频
点的带宽，此时液晶屏上出现一列单位，点击所需单位对应的右侧按键(例如所测
频点的带宽为8MHz，在数字键盘上点击8，再点击液晶屏上MHz对应的右侧按键)；
8.点击按键矩阵的“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
9.点击“Center FREQ”，在数字键盘中键入所测频点的中心频率，此时液晶屏上出现
一列单位，点击所需单位对应的右侧按键；
10.液晶屏左下角显示所测频点的电平，显示格式为“*dBm/8MHz”。代表8MHz内的
功率；
11.若功率值没有达到预期，可以尝试点击按键矩阵上“AMPTD”键，再点击
“Attenuation”，按校准按钮即可校准电平测量值。
二．寄生输出抑制比(带外抑制)测量操作步骤
1.打开频谱仪；
2.点击按键矩阵左侧的模式选择“Mode”键，液晶屏右侧出现一列模式选项；
3.点击液晶屏右侧与“Spectrum Analyzer”对应按键，进入频谱测量模式；
4.点击按键矩阵中左下角的“Meas”按键(即测量项选择键)，液晶屏的右侧出现一
列测试选项；
5.点击“Swept SA”对应的右侧按键，即进入频谱测量界面；
6.点击“FREQ Channel”键，液晶屏右侧出现一列频率设置选项；
7.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入45，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“MHz”对应的右
侧按键；
8.点击“Start FREQ”右侧对应的按键，并通过数字键盘输入1，此时液晶屏右侧出
现一列单位，从上到下依次为“GHz”，“MHz”和“Hz”，点击“GHz”对应的右
侧按键。通过7~8步的操作，频谱测量的范围设置为45MHZ~1GHz；


9.点击按键矩阵上的“Trace/”按键，液晶屏右侧出现一列选项；
10.点击“Trace Average”对应的右侧按键，使频谱显示为平均模式；
11.点击按键矩阵上“BW”按键，液晶屏右测出现一列选项；
12.点击“Res BW”对应的右侧按键，使得液晶屏上“Res BW”的“Man”被选中；
13.然后通过数字按键输入100，此时液晶屏右侧出现一列单位，点击“KHz”对应的
右侧按键；(通过9~13步的设置，使得带外的测量更加准确)
14.点击按键矩阵上“Marker”键；
15.点击按键矩阵上“Peak Search”键，液晶屏上marker点显示在频谱的点上，并
且液晶屏右侧出现一列选项；
16.点击“Marker Delta”右侧按键，此时左右旋转按键矩阵中的旋转按钮

罗德与施瓦茨CMS54无线电综合测试仪CMS54

CMS54

主要特点
无线通信维修检测仪CMS系列由四个模块组成。这些无线测试仪允许对移动广播设备，基站或RF模块进

行发射机，接收机和双工的测量。CMS系列监测仪对于维修,服务和测试部门来说是理想的无线测试仪。
CMS – CMS54可以替代许多单个测量仪器的测试装置
由于单个模块复杂的标准配置和针对某些特定应用可裁减的选项扩展，不再需要CMS外的外部测量仪器
模块概述

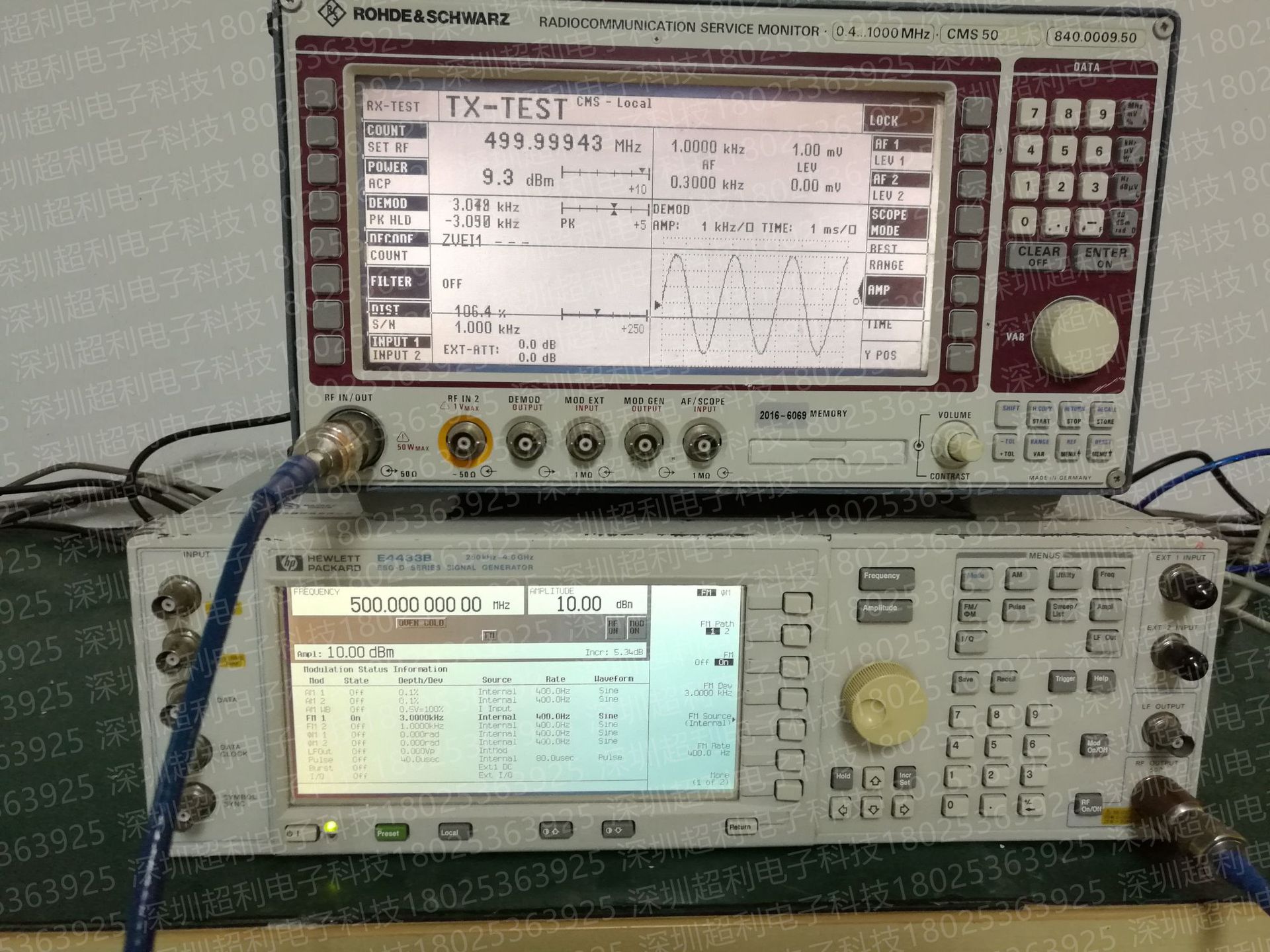

CMS50
针对维修应用的预算定价的模块：
◆发射机和接收机测试
◆频谱监视


◆全自动化测试
◆SSB测试
◆ERMES编码器
CMS54 –
针对高需求的测试仪：
同CMS52一样的无线测量和选项扩展
增加的基本模块包括：
◆从0.4到1000MHz的全范围跟踪发生器
◆带有ETSI滤波器的邻信道功率计
◆双工调制测试仪
◆自动的谐波测量
◆线缆故障测试

CMS54特点

轻便型的多功能测试仪器
