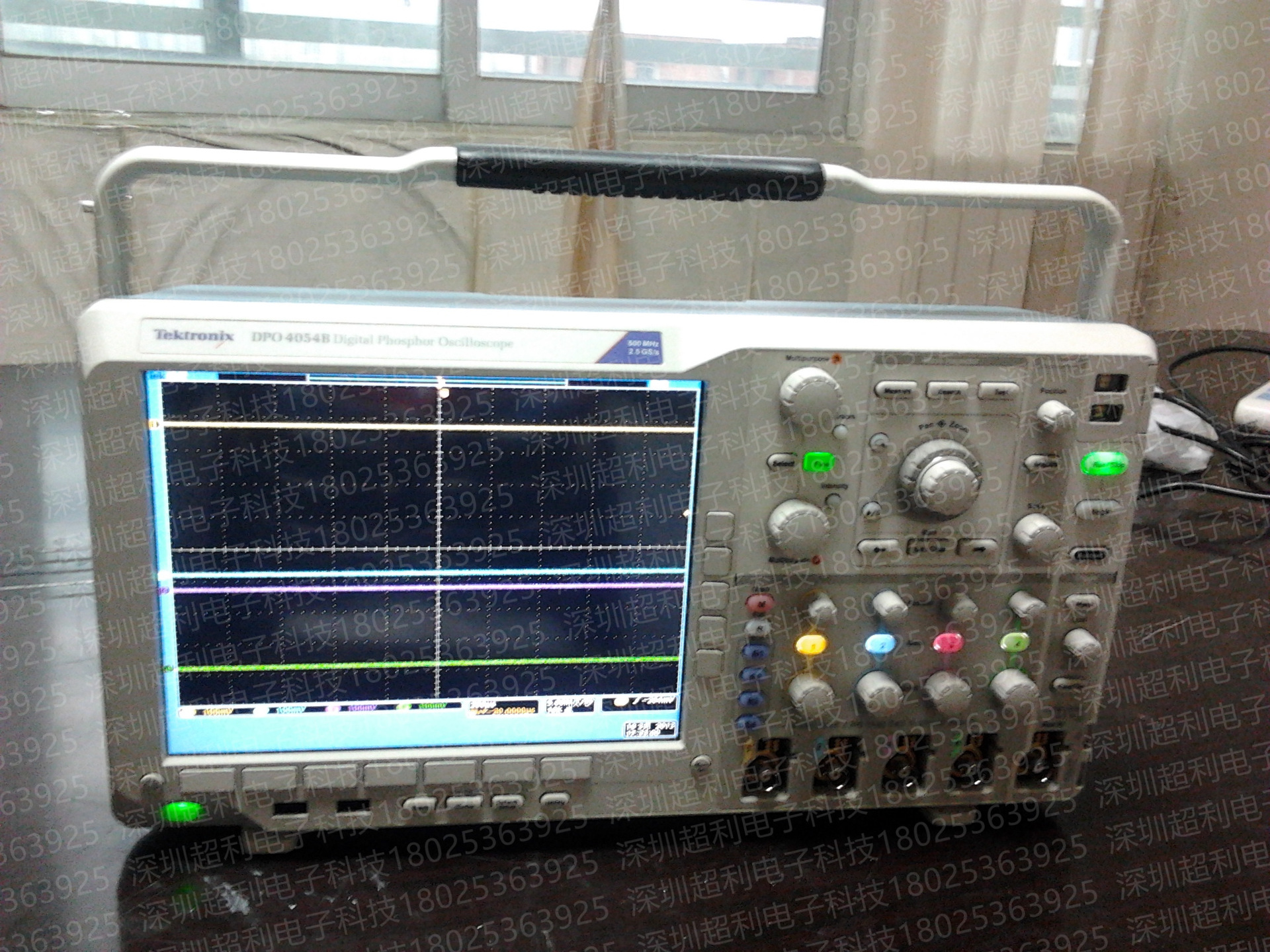

DPO3054B示波器500M Tektronix DPO3054B 泰克DPO3054B示波器

DPO3054示波器P5122探头美国泰克Tektronix说明书

美国泰克tektronix DPO3054数字荧光示波器500MHz带宽
·4条模拟通道型号
·所有通道上2.5GS/s 的采样率
·泰克DPO3054数字示波器标配USB连接
·所有通道上的记录长度均为 5兆点
·29 种自动测量
·FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
·泰克DPO3054数字示波器Wave Inspector控制功能可以迅速浏览波形，自动进行串行总线和电源分析
·为您提供了所需的多功能工具，简化和加快了复杂设计的调试工作
·DPO3000系列体积小巧，节约了平台或桌面上宝贵的空间
功能，加速调试的每一阶段
·选配应用支持：电源分析、HDTV 和自定义视频分析
·多功能混合信号设计调试工具
·您可以使用一台仪器查看模 拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌入式 系统设计中的问题。
·由于高达500 MHz的带宽及所有通道上5倍的过采样率，您可以获得必要的性能，满足当前许多主流应用的需求。
·所有通道上标配高达5 M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

DPO3054B示波器500M连接能力：
·前面板上提供了USB 2.0 主控端口，迅速简便地存储数据
·后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge的打印机
·选配10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影

DPO3054B示波器500M·标配5 M的记录长度，且不受其它指标影响
·在所有通道上提供高达2.5 GS/s的采样率，准确地表示信号
·迅速调试常用的串行总线 – I2C, SPI, CAN, LIN, RS-232/422/485/UART和I2S/LJ/RJ/TDM
·自动电源测量功能集成到示波器中，使用简便，提供快速准确的结果，包括电源质量、开关损耗、谐波、安全工作区、调制、纹波和转换速率
·Wave Inspector? 控制功能，轻松搜索和导航长存储器
·9英寸大型WVGA宽屏显示器，可以查看更多的屏幕上水平数据
·PC连接和USB海量存储，简便地传送和存档信息

技术参数

DPO3054示波器P5122探头美国泰克Tektronix说明书

DPO3054B示波器500M特点和优点
P5100A
直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
100X，带表头编码
UL3111-1、EN61010-1、IEC61010-2-031、CSA1010.1、CSA1010.2.031
7 ~ 30 pF 补偿范围
TPP0850

直流至 800 MHz
2500 V峰值，1000 VRMS CAT II
50X，带表头编码
设计适用于 MSO/DPO5000 和 MSO/DPO4000B 系列示波器
P5122

用于 TPS2000 和 THS3000 系列示波器
直流至 200 MHz
直流耦合时为 1000 VRMS CAT II*1
可浮动到 600 VRMS CAT II
100X
IEC61010-031

用于 TPS2000 和 THS3000 系列示波器
直流至 500 MHz
2500 V峰值，1000 VRMS CAT II
可浮动到 600 VRMS CAT II 或 300 VRMS CAT III
用于波纹测量的*探头
50X
10 ~ 25 pF 补偿范围
UL61010B-2-031、EN61010-2-031、IEC61010-2-031、CSA61010.2.031
P6015A

高压 – 20 kV DC/40 kV 峰值（100 ms 脉冲宽度）
高带宽 – 直流至 75 MHz
硅树脂介电质
选配 1000X 带表头编码
大补偿范围（7 ~ 49 pF）
大容量多功能地导线和鳄鱼夹
应用
电源设计
设计电机拖动
电子镇流器
功率半导体
开关模式控制
UPS 系统
功率整流器
*1 P5122 探头不得在 TPS2000 系列示波器上对直流偏置超过 300 V 的信号进行交流耦合测量。测量高压直流电源的波纹时推荐使用 P5150 探头。



P5100A 高压探头
P5100A 为具有低输入电容的高频应用高压探头 (2.5 kV)。探头进行补偿后可用于标称输入电容为 7-30 pF 的插件和示波器。多种螺接附件可以方便连接测试中的设备。

P5150 和 P5122 IsolatedChannel™ 应用
在许多应用中，能够将测量与接地隔离，以及在通道之间隔离公共电压，都非常重要。P5150 或 P5122 与 TPS2000 和 THS3000 系列数字存储示波器配合使用，既能实现测量与接地之间的隔离，又能实现通道之间的*隔离。测量高压直流电源的波纹时推荐使用 P5150 探头。P5122 探头不得在 TPS2000 系列示波器上对直流偏置超过 300 V 的信号进行交流耦合测量。
