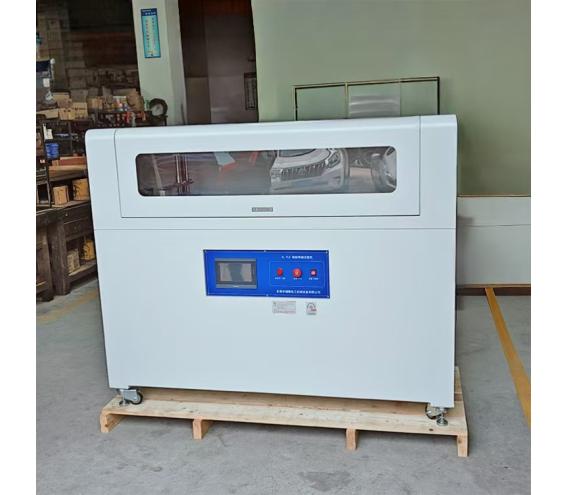

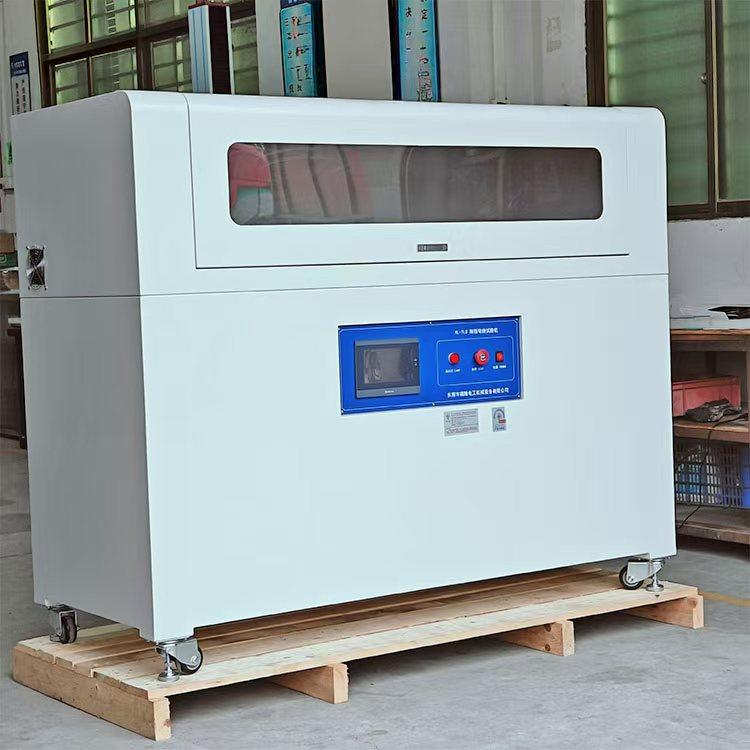

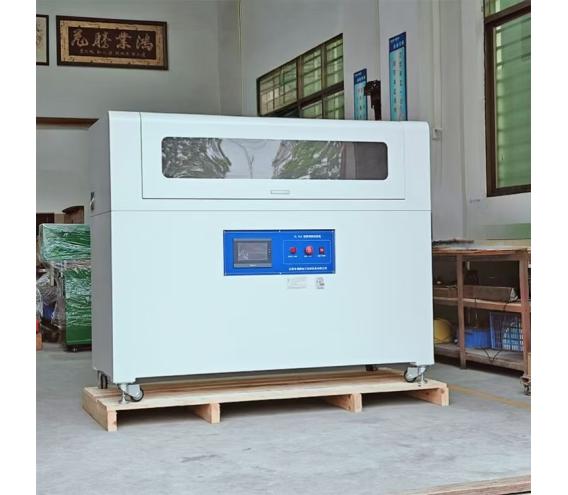

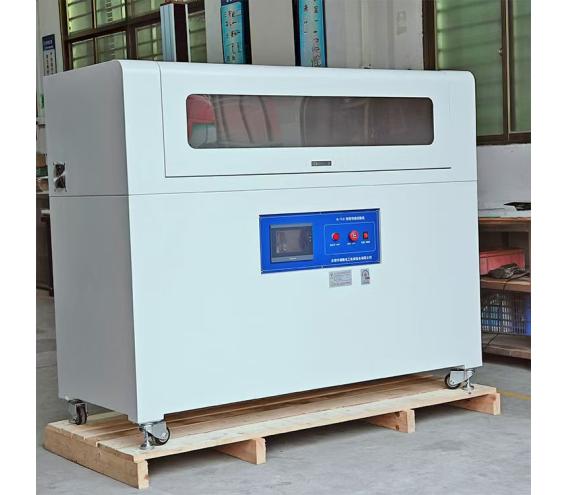

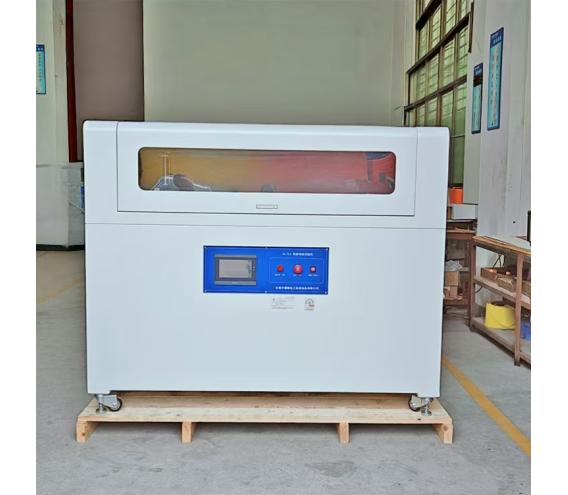

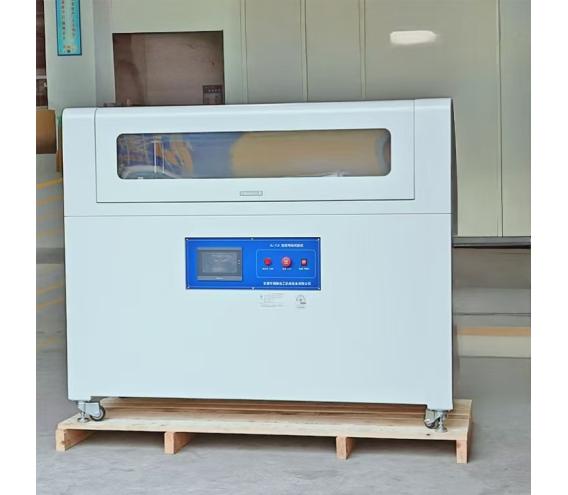

XL-TLD机器人电缆弯曲试验机

一、适用范围：

1、机器人电缆弯曲试验机适用于检测TUV、VDE、UL等高柔性电缆反复U型弯曲疲劳试验。如机器人电缆、柔性电缆、耐弯折柔性电缆、拖链电缆、拖链弯折、高柔性电缆的反复U型弯曲疲劳试验。

2、拖链电缆弯曲试验机主要检测柔性线缆在拖链的带动下，经反复高速U型弯折测试后是否发生短路、绝缘护套是否有龟裂、破损或其它异常现象。以检测金属导体在反复高速U型弯折试验中承受塑性变形的性能和突显出来的缺陷。

二、应用场合：

用于需要连续弯折高速运动的应用场合，如机器内部表态布线、高速拖链系统线缆、机器活动部件连接线缆、机器内部布线以及工业拖链电缆、工业机器人电缆的反复弯曲疲劳试验。

三、符合标准：

1、符合DIN VDE 0295、VDE 0281、IEC 60228标准要求；

2、符合中国机器人产业联盟标准等标准CRIA 0003.2-2016《工业机器人专用电缆第2部分：试验方法》标准要求。

四、主要特点：

1、控制和设定：试验速度、试验次数、试验行程（2000mm）、试验结果之锁定等功能；计数功能；

2、此机功能设计为前后同步双轨道运行，具有独立试验参数设定以及试验数据采集和试验结果之辨别。为企业提高了试验效率和减少了能源。

五、技术参数：

1、测试工位：2组同时测试

2、试验方式：水平弯曲，样品固定在相应的拖链里，跟随拖链作水平方向来回弯曲测试；

3、断电信号电压：DC24V

4、测试空间：可安装拖链宽度40mm-150mm；

5、每根拖链电缆总芯数：20芯；

6、计数位数：0-9999999次任意设定；

7、运行行程：0-1000mm可设定；

8、测试线速度：0.5-2M/S

9、传动机构：采用皮带和同步轮

10、马达：采用伺服电机带变频器

11、弯曲半径：固定高度30mm-150mm上下调节,适用半径15mm-125mm的拖链；

12、负载AC12V,电流1-30A

12、体积：长1740*宽700*高1400MM /309KG
