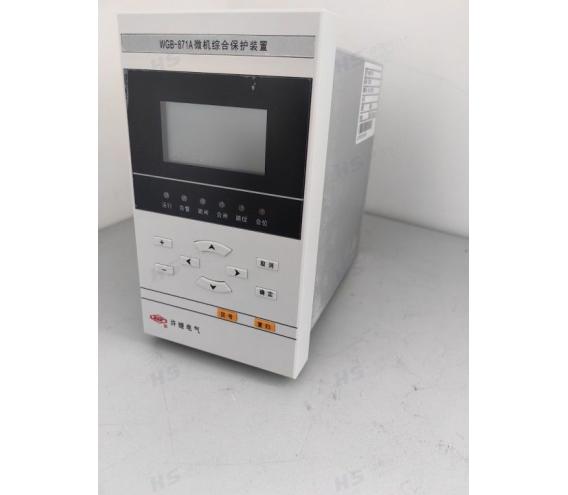

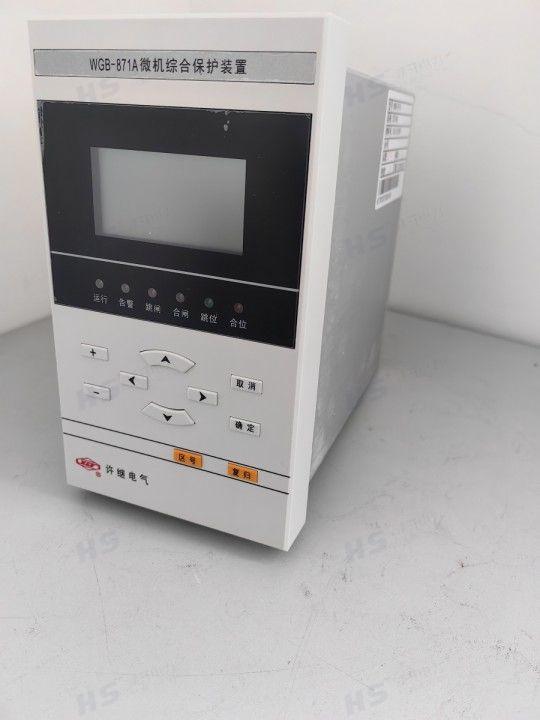

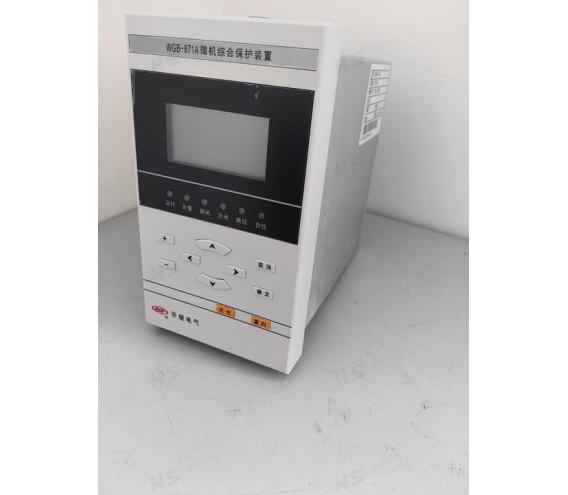

许继电气WGB-642A微机电容器保护装置

1. 主要特点
1. 装置输入电源交直流通用，现场适应能力强：
装置辅助电源交直流通用，最高输入电压可达 500V，适用于各种复杂的供电场所；
装置操作回路电源交直流通用，对交流或直流供电系统均能适应；
装置开关量输入回路电源交直流通用，对交流或直流供电系统均能适应。
2. 装置电流输入范围宽，5A、1A 通用，用户选型、使用方便。
3. 装置通讯功能强大，装置标准配置两路以太网和两路 RS485 通讯接口，便于多种组网
方式，装置支持 IEC61850、IEC-103、TP-103、MODBUS-RTU 等多种通讯规约，通讯灵活，方便与各种微机监控或保护管理机联网通讯。

4. 装置对时功能强大，支持网络对时、PPS、PPM 或 B 码等多种对时方式。
5. 装置采用双 32 位高性能嵌入式微机处理器，大容量的 RAM 和 Flash Memory；利用 SoC
解决方案，数据处理、逻辑运算和信息存储能力强，运行速度快，可靠性高。
6. 装置采用 16 位高精度 A/D 作为数据采集，数据采集每周波 64 点，保护测量精度高。

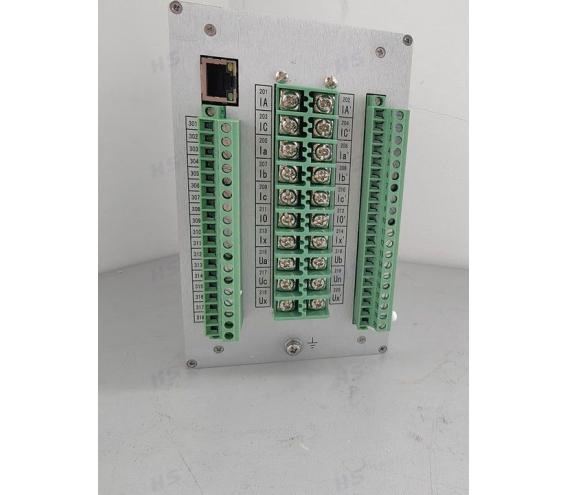

7. 后插拔方式，强弱电分离；加强型单元机箱按抗强振动、强干扰设计,可分散安装于开
关柜上运行。
8. 可保存四组共 400 个最近发生的事件报告及运行报告，可保存最近发生的 5 次故障的
录波数据。
9. 采用图形液晶，中文显示，菜单式操作。

10. 实时多任务操作系统，模块化编程；实时性好，可靠性高。
11. 8 套保护定值，定值区切换安全方便。
12. 装置标准配置 3 路 4-20mA 输出及 4 路 4-20mA 输入，便于工业客户的模拟量采集及控
制功能的扩展。
13. 丰富的开入开出资源，开入多达 30 路，开出达 16 路，备用出口不低于 6 路，便于信
号扩展或控制输出
14. 完整的断路器操作回路，断路器遥控功能。
15. 保护与测控一体化，单台装置完成间隔主要功能。
2 技术指标
2.1 额定数据
a. 额定交流数据：
交流电压： 100/3V, 100V
交流电流： 5A 或 1A
额定频率： 50Hz
b. 热稳定性：
交流电压回路：长期运行 1.4Un
10s 2Un
交流电流回路：长期运行 2In
1s 50In
