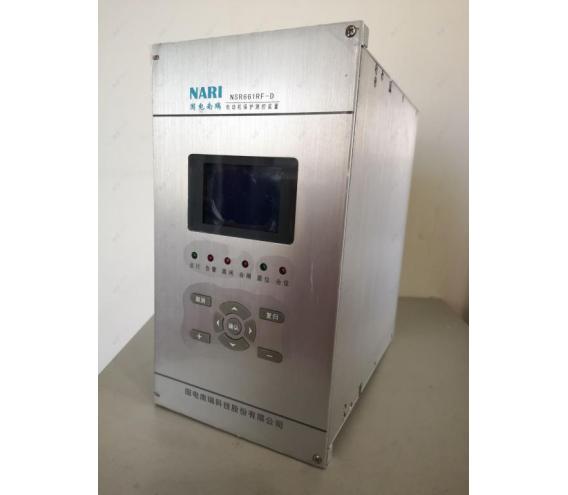

国电南瑞NSR661RF-D电动机保护测控装置

1 概述
1.1 产品特点
1.间隔层装置采用高性能的硬件平台，32 位 RISC 处理器，功能强大。
2.以高可靠性工业级器件为主体，采用自动监测、补偿技术提高硬件电路稳定性、可靠性。
3.封闭、加强型单元机箱抗振动，多层抗强干扰设计，适应于特别恶劣环境。6U 机箱可分散
安装于开关柜上运行。
4.模拟回路采用高精度、宽范围器件，无幅值、相位调整电路。由软件功能调幅、调相，回路简
单可靠、无零漂，调试维护工作量低。
5.大屏幕液晶显示、直观友好的界面菜单、信息详细直观，操作、调试方便。
6.单元化设计、模块化结构，可扩充性强。
7.装置配置完备的保护段和出口，充分发挥微机保护的优点，极大地方便用户使用。
8.高速采样、实时并行计算。在每个采样点完成所有的保护逻辑测量和计算，以及故障报告和事
件记录的实时整理。
9.遥控操作断路器和软压板，并作遥控操作记录及统计。
10.完善的装置自检策略。

保护功能参数
1. 精确工作范围
电流: 0.05In~20In
电压: 0.25V~130V（相、线相同）
频率: 45Hz~55Hz
频率变化率: 0.3Hz/s~10Hz/s
时间延时: 0~100s
2. 模拟量综合误差
电流: ≤2.5% 或 0.01In 中较大者
电压: ≤2.5% 或 0.1V 中较大者
频率: ≤±0.01Hz
对时精度: ≤1ms
事件记录分辨率: ≤1ms
3. 定值精度
电流电压定值误差： ≤±3%
频率定值误差： ≤±0.01Hz

频率滑差定值误差：≤±0.1Hz/s

检同期角度定值误差：≤±2°

其他定值误差：≤±5%

方向元件边界条件： ≤±5°

激励量≥1.2倍定值时，瞬时动作段动作时间：≤35ms

延时动作段动作时间离散误差：≤30ms

各保护段返回时间：≤25ms
