品牌：阿尔泰科技

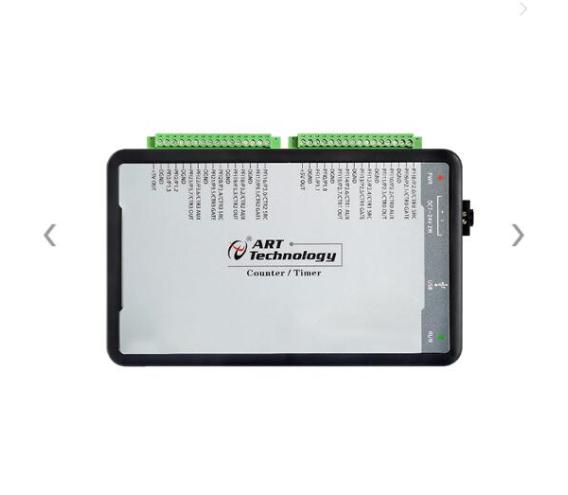

型号：USB2381

阿尔泰科技USB2381是一款专为工业应用设计的带缓冲多功能计数器模块，其核心功能与特性可系统归纳如下：

一、核心功能设计‌

1、多路计数器配置‌
支持‌4路独立32位计数器‌，每路配备三个PFI（可编程功能接口）复用输入通道和一个PFI复用输出通道。输入通道支持高达‌5MHz‌的最大输入频率，最小可检测脉冲宽度为‌100ns‌，满足高频信号采集需求‌。

2、PFI通道复用机制‌

静态数字量I/O‌：支持20路可编程数字量输入/输出（TTL电平兼容），可配置为通用DI/DO端口‌。
动态功能扩展‌：复用通道可作为计数器触发源（如边沿触发、外时钟输入）或脉冲生成输出（如PWM控制），实现灵活的信号调度‌。

3、多功能计数器模式‌
功能类型‌                                       具体模式‌
输入测量（CI）          边沿计数、频率/周期测量、脉宽检测、编码器位置测量（增量式）‌
输出生成（CO）        可编程脉冲输出（PWM）、有限点/连续波形生成
二、关键性能参数‌
1、信号处理能力‌

采样方式‌：支持按需单点采样、有限点连续采样及深度连续采集（1K点FIFO缓冲确保数据完整性）‌。
触发控制‌：输入通道支持暂停触发，输出通道支持开始/暂停触发，适用于精密时序控制场景‌。

2、电气与环境适应性‌
防护设计‌：内置信号保护电路，抗干扰能力强，符合工业现场可靠性要求‌。
工作温度‌：工业级宽温设计（典型范围 ‌-40℃~+85℃‌）‌。
三、典型应用场景‌

电子产品质量检测‌
用于电路板信号时序验证、脉冲宽度一致性测试，结合PFI复用通道实现多参数同步监测‌。例如，在产线测试中同时采集4路传感器脉冲频率，并通过DIO通道控制测试流程启停‌。

伺服控制与运动系统‌

编码器接口‌：直接接入增量式编码器（如欧姆龙E6B2-CWZ1X），通过A/B/Z相输入实现电机位置闭环反馈‌。
PWM输出控制‌：生成驱动伺服电机的精确脉冲信号，支持位置模式下的速度曲线调控‌。

工业过程监控‌
在流体控制或机械装配线上，利用计数器功能统计工件通过数量，同时通过DIO联动执行机构（如气缸启停），构建自动化响应链路‌。

四、选型与部署建议‌

扩展需求匹配‌

若需更高通道密度（8路计数器），可选同系列‌USB2383‌模块‌。
复杂系统集成场景建议搭配阿尔泰‌科技USB3160A‌等多功能DAQ卡，实现模拟量同步采集与控制‌。

开发支持‌
提供标准API接口及LabVIEW驱动，支持快速二次开发。用户案例显示，可通过Java或Python调用模块数据，适配自定义分析平台‌。
