一、产品概述：

科电 9系列-FM管道防腐层探测仪可以在管道密集的区域对目标管道进行定位。

操作者可测出由系统发射机施加的信号电流的大小和方向，接收机进行必要的计算，可以通过测量得到计算结果。可以在不开挖防腐层的情况下准确定位缺陷点。

科电 9系列-FM管道防腐层探测仪搭载安卓系统，可以在系统自带 App 中获取测量参数，在连接WIFI的情况下，还可以将实时绘图、测绘和探测结果直接分享至手机端或者电脑端。

二、性能参数：

搭配发射机型号：S80

发射机频率频率：4Hz+128Hz、4Hz+8Hz+128Hz、4Hz+8Hz+640Hz、1kHz

发射机电源：内置33.6V 10.4Ah锂电池+外置直流电源（选配）

探测距离：15km

发射机功率：80W

探测深度：15米

发射机输出电流：100mA、200mA、400mA、600mA、800mA、1A

GNSS卫星定位精度：亚米级

定位坐标格式转换：支持

探测测绘一体：不支持

实时点距：支持

数据存储：支持

定制APP：支持

导出数据：Excel、Word、ZIP

发射机连接输出方式：直连

接收机接收频率：F1(4Hz+128Hz)、F2(4Hz+8Hz+128Hz)、F3(4Hz+8Hz+640Hz)、128Hz、512Hz、1kHz

管道定位精度：深度的±5%（0-3m）

深度测量精度：±5%

电流测量精度：±5%

漏点定位精度：±10cm

A字架：标配

接收机显示屏幕：4寸IPS触摸式高清液晶屏

数据接口：无线通信和USB接口

存储方式：16GB eMMC，可扩展32GB TF卡

使用环境：相对湿度：≤90%;温度：- 10℃～+40℃

接收机电池：3.7V  12000mAh锂电池

接收机工作时间：接收机：10～20小时

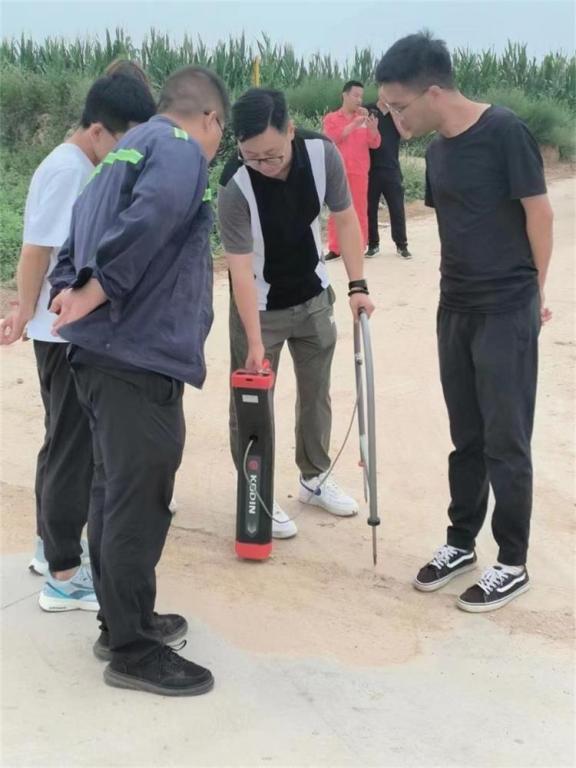

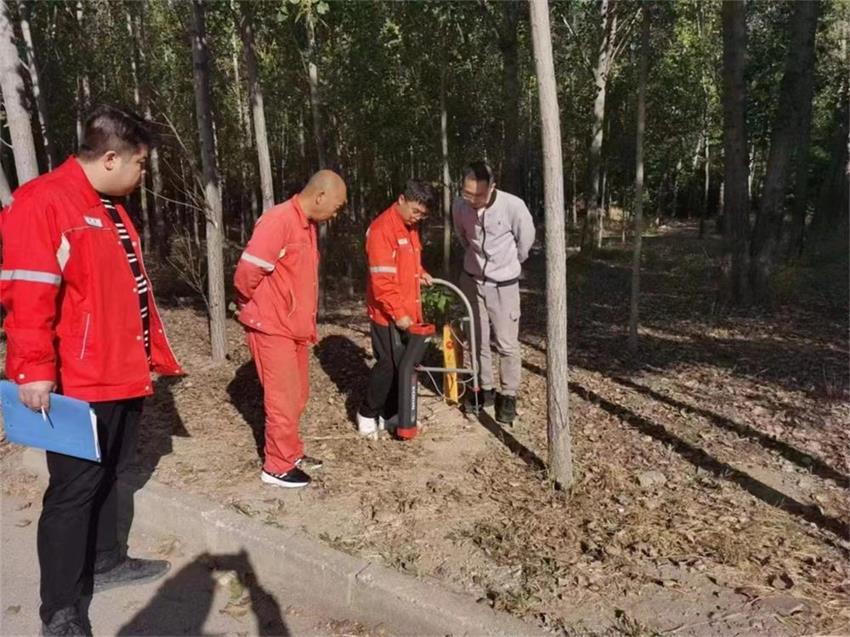

三、使用现场：

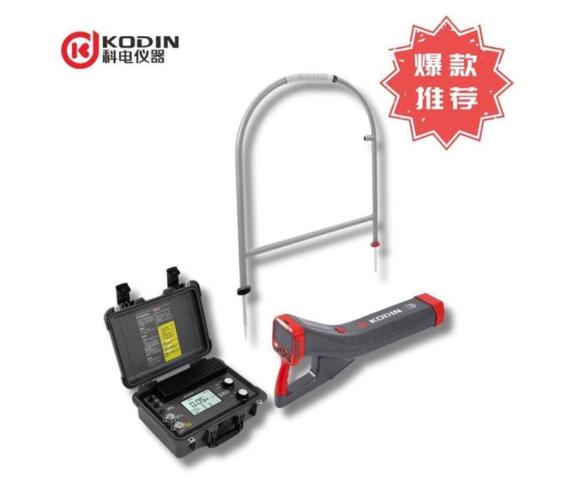

四、标配产品装箱清单：

1、KODIN 9A-FM接收机 1

2、KODIN 9A-FM/S80发射机 1

3、A字架（带A字架连接线） 1

4、KODIN 9系列-FM接收机手提包 1

5、4.2V 2A电源适配器 1

6、33.6V 2.5A电源适配器 1

7、直流电源线 1

8、输出线 1

9、Micro USB数据线 1

10、铁锉 1

11、接地钉 2

12、磁吸 1

13、250V5A保险丝 2

14、SIM卡取卡针 1

15、便携式锂电池组（36V15Ah）+充电器 选配

16、接收机电池仓（带电池） 选配

17、屏幕贴膜 选配
