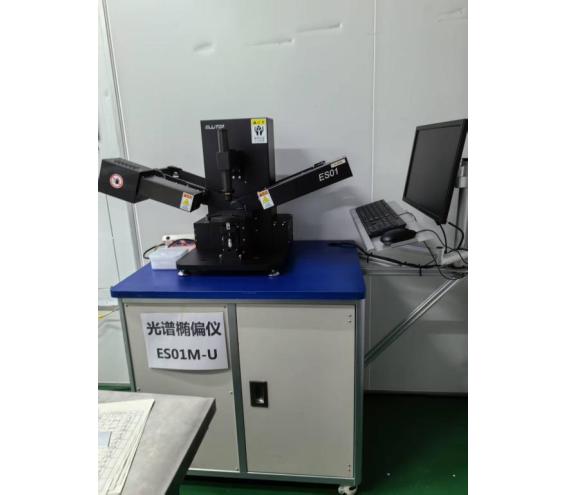

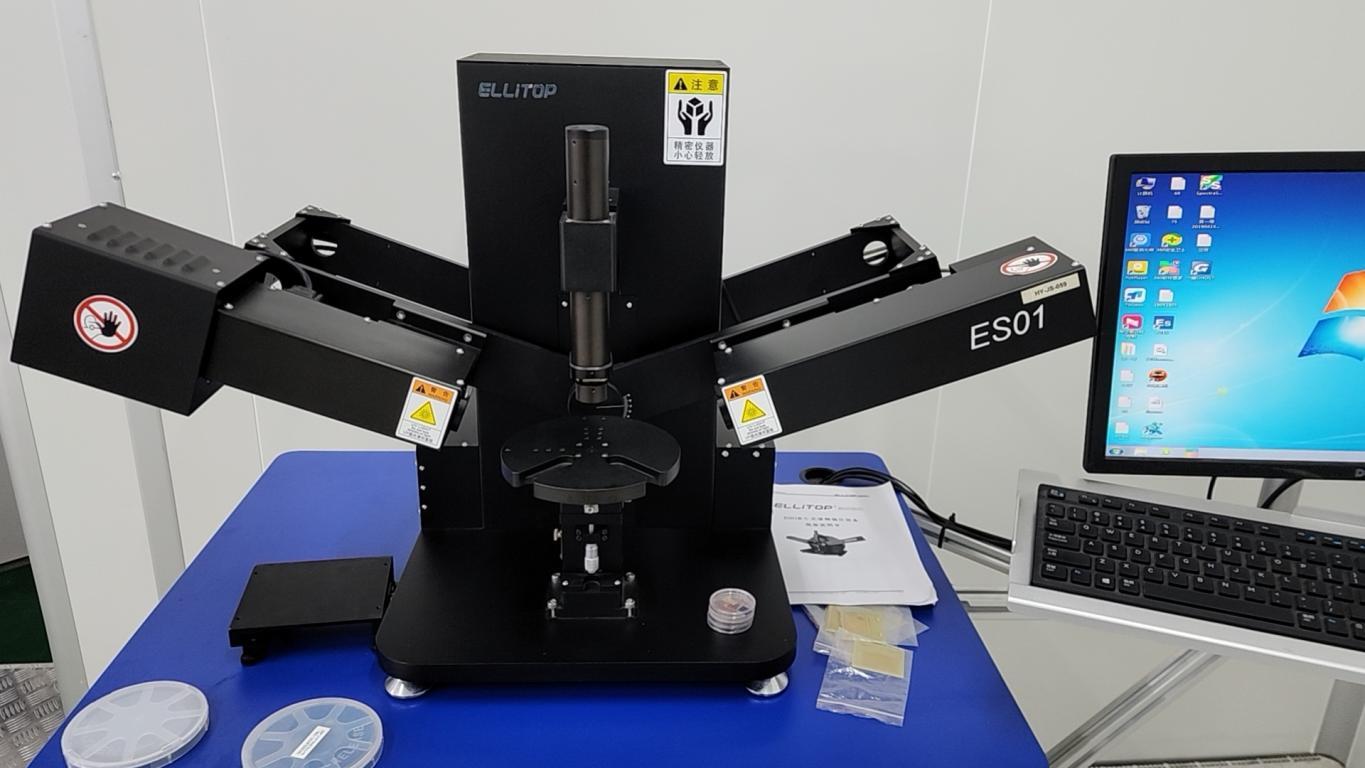

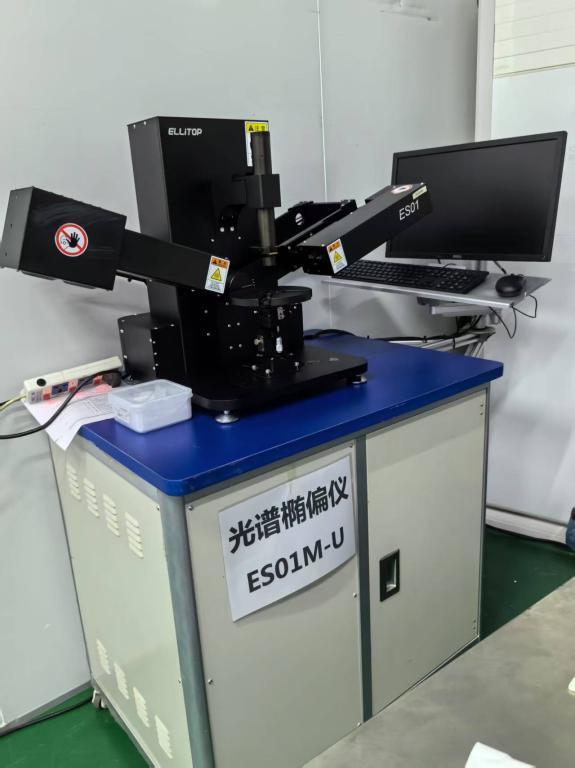

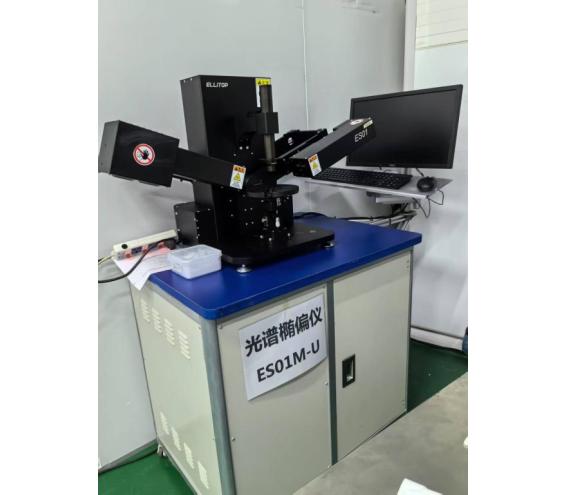

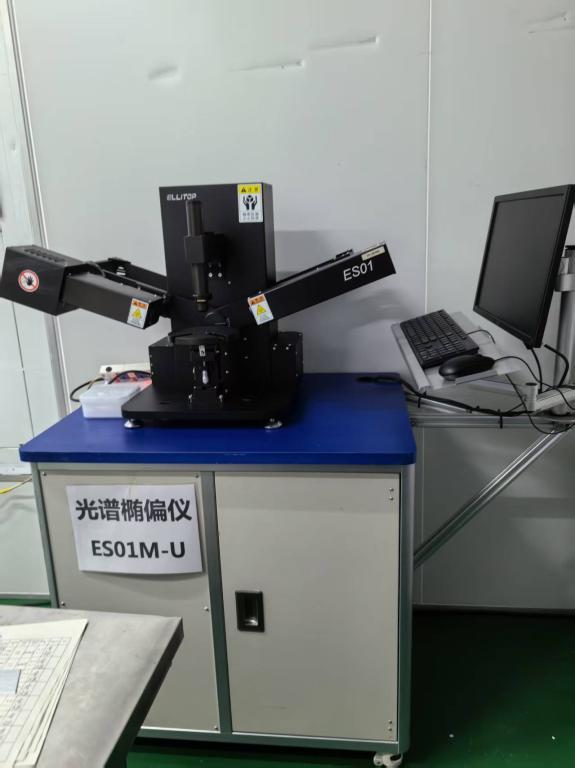

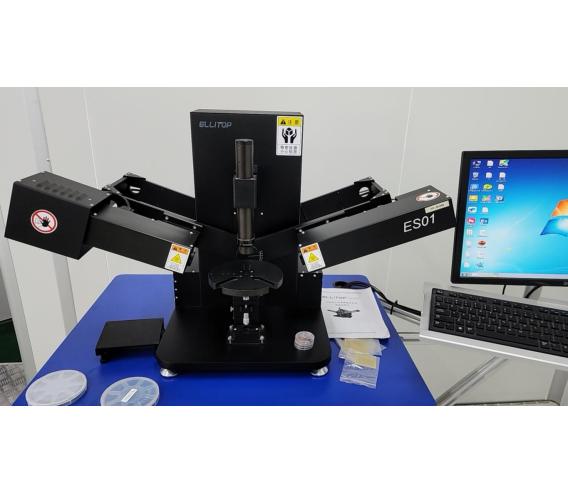

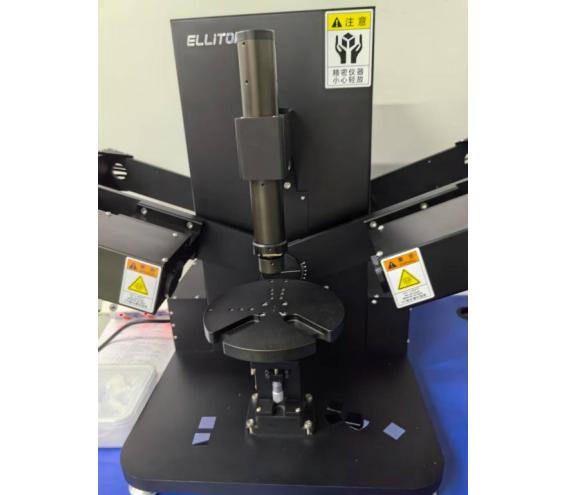

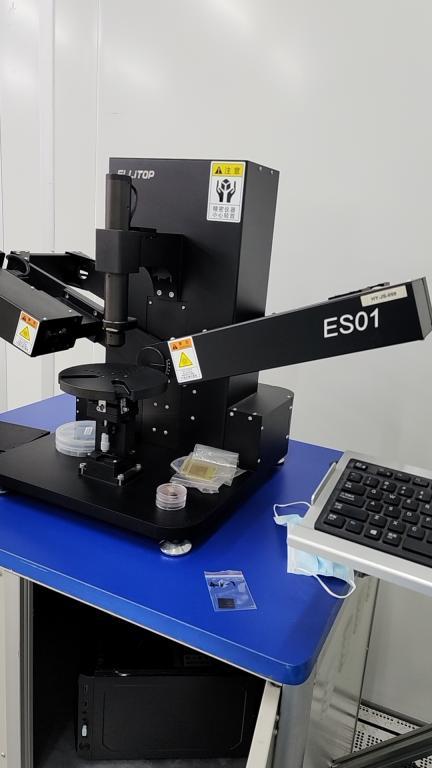

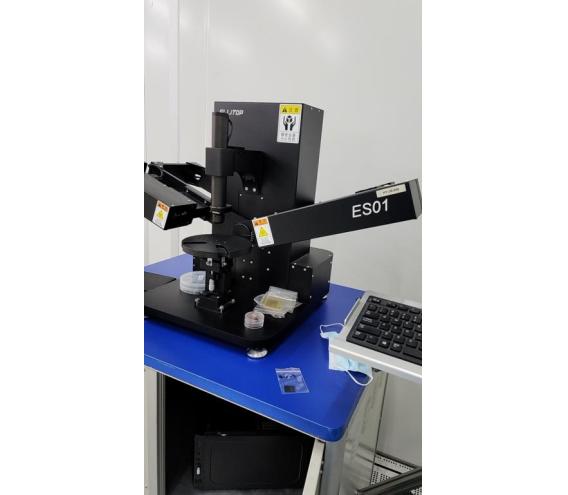

椭圆偏振显微分光光度计MSP集合椭圆偏振光谱仪和显微光度计
一、核心测量能力验证
光谱范围
支持紫外至近红外波段(193–2500nm),深紫外(193nm)扩展适用于超薄膜(如原子层厚度)及半导体带隙分析,与主流高端设备光谱范围一致。
特殊说明:193nm深紫外技术对半导体超薄膜(如高k介质)的检测具有不可替代性。
精度与灵敏度(详情 杨经理:18103045976)
膜厚测量精度达埃级(0.1Å级别),可覆盖单原子层至10μm厚度,符合2025年顶级椭偏仪的技术水平(主流重复性精度≤0.01nm)。
复折射率(n/k)、消光系数等参数解析能力为行业标准功能。
测量速度
全光谱采集达亚秒级(如0.3秒),与SEMILAB SE-VM等2025年新型号相当,满足在线工艺监控需求。
二、硬件配置特点
光路与探测
旋转补偿器调制技术可提升信噪比并抑制机械误差,为高端椭偏仪通用方案。
最小光斑≤30μm,支持微区图形结构(如45nm以下半导体节点)分析,与武汉颐光科技2025年机型参数一致。
自动化模块
自动变角系统(20°–90°)为标配功能,角度控制精度达0.01°/步。
Mapping平台支持180–300mm样件扫描,适配半导体晶圆级检测。
环境适配性
温控台(-70℃至600℃)、真空腔及液体池兼容性已验证于多款工业级设备。
三、典型应用场景
半导体制造:高k介质/栅极氧化物薄膜监控,依赖深紫外波段及埃级精度。
光伏领域:CIGS/CdTe薄膜电池的消光系数与带隙表征,需宽光谱支持。
新材料研发:二维材料(如石墨烯)界面分析,依赖微区光斑和高灵敏度。
生物医药:蛋白质吸附层厚度监测,利用非接触式测量优势(注:实际应用需验证样品适配性)。
四、软件与扩展
内置光学常数数据库及EMA模型为行业基础配置,支持多层膜复杂结构拟合。
双模式软件界面(工程师/简易模式)满足科研与产线双重需求,见于SEMILAB等品牌设计。
关键参数对标总结
特性FSO1M-U参数行业基准
光谱范围 193–2500nm 193–2500nm(SEMILAB GES5E)
膜厚精度 0.1Å级别 ≤0.01nm(武汉颐光)
最小光斑 ≤30μm 30μm(主流高端型号)2
温控范围 -70℃至600℃ -70℃至600℃(SEMILAB)
