配网行波型故障预警与定位装置

型号：DX-WPS100-GZ03

一、产品概述

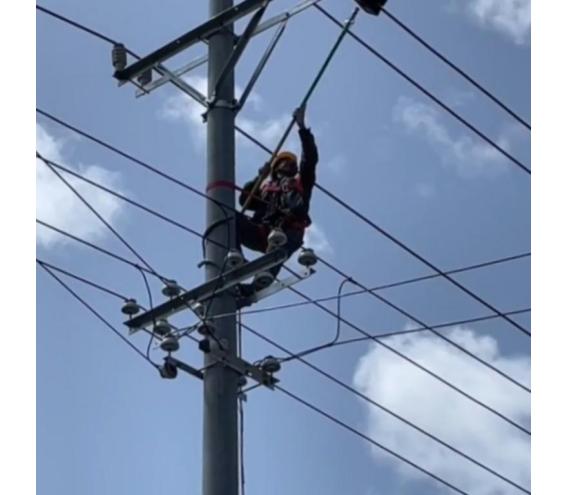

配网线路容易遭受雷电、树竹、大风等影响，导致故障停运，为解决以往配电线路故障排查存在的定位难、周期长的问题，鼎信智慧推出了配网行波型故障预警与定位装置。通过在导线上分布式安装监测终端，采用CT耦合取电为主、太阳能与后备电池为辅的混合供电方式，实时采集线路故障行波信号，并无线上传至监测中心进行分析计算，实现线路故障定位和诊断，提升配网故障抢修效率。

二、主要功能

1.故障录波：当线路故障发生时，具备故障录波功能，用于故障的判断，录波范围包括不少于启动前4个周波、启动后8个周波；

2.数据采集：同步采集配电线路高频行波电流、工频电流，记录高精度时钟；

3.故障预警：采集线路缺陷导致的高频放电行波波形数据，统计放电发展趋势并预警，预警准确度大于90%

4.接地选线：基于各馈出线首端监测数据，采用行波法与暂态法，实现接地故障选线，包括金属性接地、弧光接地、低阻接地、高阻接地（3kΩ）；

5.故障定位：采用行波测距技术，根据行波到达装置的时间差计算出故障区间和具体位置，故障定位结果包含故障时间、故障距离和精确杆塔号；

6.跟踪预警：对电压偏差、频率偏差、谐波、电压波动和闪变、三相不平衡等指标进行连续跟踪监测，对接地、短路、低电压、重过载报警指示。

三、技术参数

1、定位精度：≤150米

2、同步误差：≤1μs

3、通信方式：GPRS无线通信

4、行波电流采样率：≥1MHz

四、结语

鼎信智慧科技的配网行波型故障预警与定位装置在包装运输时，有内包装和外包装，包装箱上标记发货厂名、产品型号、名称，并书写“防潮”、“向上”、“小心轻放”等字样，同时采取防尘、防雨、防水、防潮、防震等措施，并将设备的可动部分锁紧扎牢，防止运输时碰撞损坏。

关于配网行波型故障预警与定位装置的更多资讯，可询鼎信智慧科技冯女士1/8/9/2/3/8/2/5/1/1/6
