价格：
行业分类：机械及行业设备/阀门/其他阀门
产品类别：
品 牌：上海舟腾
规格型号：H742X
库 存：99
生 产 商：上海舟腾泵阀制造有限公司
产 地：中国上海市奉贤区
一、简介：

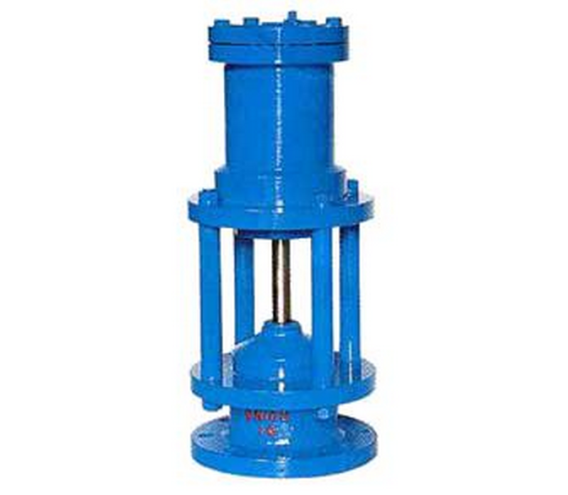

液动池底排泥阀又名盖阀,常用于城市水厂,污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水,介质的温度一般应小于50℃,其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构,内部的尼龙强化橡胶隔膜,可供长期使用排泥阀。本类阀门由阀体，液压缸，活塞，阀杆，阀瓣组成。液压缸是液体工具，液体作为动力，活塞，阀杆作为开关。开启只需要一分钟可以打开阀板，此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能好，开关灵活，检修方便，使用寿命长等特点，寿命可长达五年以上。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动，并带动阀板升降，使阀开启或关闭达到流体通断。JM742X隔膜式池底排泥阀用于自来水公司或其他公司的各类水池、排除内泥沙。
二、产品参数：
型号 | H742X | 材 质 | 不锈钢 |
连接形式 | 法兰 | 公称通径 | DN50-500（mm） |
适用介质 | 水 | 压力环境 | 0.6MPa |
工作温度 | 0℃~80℃ | 标准 | 国标 |
驱动方式 | 活塞式 | 类型(通道位置) | 直通式 |
三、零部件材料：
零件名称 | 阀座 | 阀瓣 | 阀杆 | 缸体 | 活塞板 | 活塞皮碗 |
材料牌号 | HT200 | HT200 | 不锈钢 | HT200 | HT200 | 耐磨丁晴橡胶 |
四、外形尺寸：
H742X－1.0 | 接管螺纹G | 阀杆材料 | |||||
H | S | D | D1 | Z－Фd | |||
150 | 110 | 490 | 280 | 240 | 8-23 | 1/2’’ | 不锈钢 |
200 | 110 | 534 | 335 | 295 | 8-23 | 1/2’’ | 不锈钢 |
250 | 110 | 570 | 390 | 350 | 12-23 | 1/2’’ | 不锈钢 |
300 | 140 | 610 | 440 | 400 | 12-23 | 3/4’’ | 不锈钢 |
400 | 140 | 710 | 565 | 515 | 16-25 | 1’’ | 不锈钢 |
500 | 160 | 310 | 670 | 620 | 20-25 | 1’’ | 不锈钢 |
