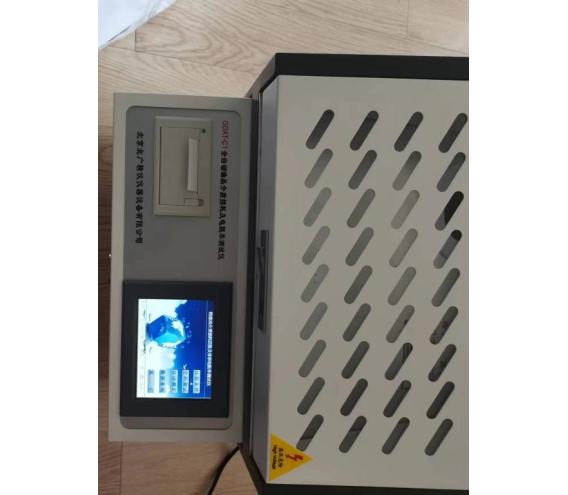

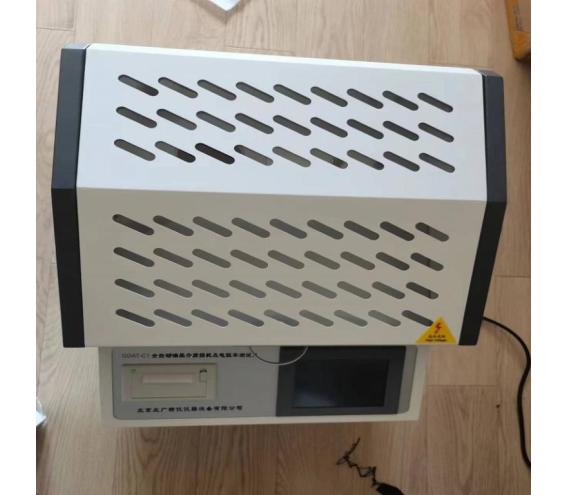

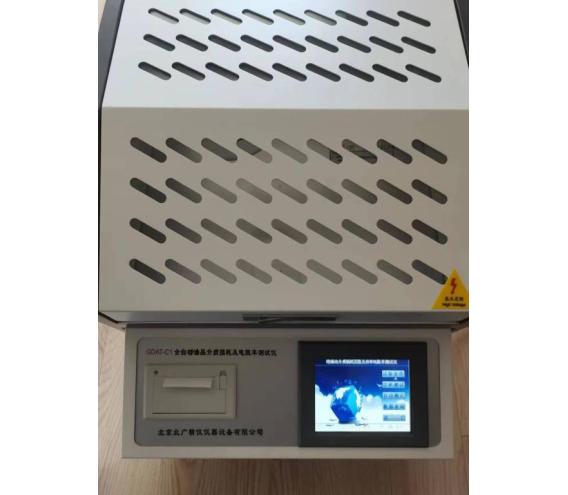

电绝缘液体介质损耗因数及体积电阻率测定仪

一、核心功能与技术特点

‌双参数测量‌

介质损耗因数:反映绝缘油在交变电场中能量损耗程度,测量范围通常为0.00001~1,分辨率达10⁻⁵级。

体积电阻率:表征绝缘油的导电性能,量程覆盖2.5MΩ·m至20TΩ·m(部分型号扩展至100TΩ·m)。

‌关键技术‌

采用三电极油杯设计,符合GB/T5654-2007标准,消除杂散电容干扰。

集成中频感应加热与PID控温,温度范围室温~120℃,控温精度±0.5℃。

应用信号处理技术,抗干扰能力提升,数据稳定性优于传统机型。

‌自动化操作‌

一键式全流程测试,自动完成升温、数据采集、计算及存储。

配备7英寸触摸屏,支持实时曲线显示和历史数据导出。

二、典型应用场景

‌电力行业‌:变压器油新油验收及运行油定期检测。

‌科研领域‌:绝缘材料电性能研究,如临界导电特性分析。

‌质量控制‌:抗燃油、电缆油等工业用绝缘介质性能评估。

三、安全与标准

‌安全机制‌:开盖断电保护、高低压短路报警。

‌符合标准‌:GB/T5654-2007、IEC 60247-200426。

电绝缘液体介质损耗因数及体积电阻率测定仪

一、操作前准备

‌设备检查‌

确认仪器接地可靠(接地电阻≤4Ω),电源为AC220V±10%。

检查油杯清洁度,空杯电容值应为60±2pF,空杯介损应<0.005%。

‌样品处理‌

油样需过滤除杂,静置消泡,新油杯首次使用需用试样油清洗3次。

预热油样至比测试温度高5~10℃(如测试90℃则预热至95~100℃)。

二、测试流程

‌参数设置‌

选择测试模式(自动/手动),设定温度(常用90℃)、电压(2/5/10kV可选)。

反接法用于接地设备,正接法用于绝缘设备(高压线芯与层严禁短接)。

‌启动测试‌

关闭箱盖后启动,仪器自动完成升温、控温(PID算法控温误差±0.5℃)和数据采集。

测试时间通常10~30分钟,加热时间不宜超过60分钟。

三、安全注意事项

‌高压防护‌

测试中严禁开盖,油杯带10kV高压,接触可能。

专用高压线需悬空,远离人体及低压线。

‌温度风险‌

油杯温度可达120℃,取杯需断电冷却,防烫伤。

四、维护要求

‌电极保养‌:每月抛光电极(粗糙度≤0.4μm),异丙醇清洁聚四氟乙烯部件。

‌数据校准‌:季度性使用标准液(如NIST SRM 2720)校验,空杯参数异常需重新装配。

五、典型故障处理

‌问题现象‌‌解决方法‌

测试值异常偏高检查油杯污染或装配松动,重新清洗校准

仪器死机断电重启,检查电源稳定性

升温失败确认测温孔注入140ml油,检查PID控温模块

产品售后服务承诺表述如下:
1.我方对于提供的产品免费保修三年。保修期满后,我方将继续跟踪服务,客户享受终生维修,负责及时提供必要的售后服务、技术咨询。
2.保修期内人为损坏的零部件按采购(加工)价格收费更换。
3.可为用户提供 。
4.提供实时的远程诊断和维护服务。
5.保修期内提供免费的产品软件升级、故障排除、性能调优、技术咨询等售后技术支持服务情况
6. 视频指导培训操作人员,使参训人员能正常操作仪器、初步会判断故障、简单维护保养。
7.每年进行客户回访。
8.软件升级:终生免费提供新版本控制软件。
9.提供适用、详细、全面的中文产品说明书和维修手册。
10.提供对故障2小时内响应,24小时内的现场服务。
11.技术支持:对于所需仪器的用户,根据用户的要求提供专业的技术方案。除了常规的仪器服务外,我公司技术部还可为用户提供各种非常规设备的技术支持。
关于仪器返厂维修:1、维修维护全面 :设备损坏后,使用者往往对设备损坏情况描述不清、不全面,经常会出现技术人员到达现场之后,发现工具不全或者零配件需要更换却没有提前准备零配件,常常会造成被动或者维修迟缓的局面,耽误客户使用。设备返厂维修,厂内零配件及工具齐全,技术人员在维修设备同时,按照公司要求会利用厂内设施为返厂的设备做系统的维护,将一些细微的毛病及早解决。2、响应速度快 :设备损坏后,我们即使以 的速度为您安排相关的技术人员出差,也要走流程等待技术部门安排具体的人员出差,往往需要一定时间。有时因为技术人员连续出差,耽搁在某地,偶尔还会耽误与客户提前约定好的时间。 现在物流快递行业发达,全国各地运输都很快捷方便,返厂维修往往能更省事省力。
安全注意事项:开机之前,敬请仔细阅读本 使用指南,以防止出现对操作人员的意外伤害或对仪器的损坏等的事件。操作前,请阅读“安装与设置",保证对仪器各部件的正确安装与连接。在 次操作前,务必请有操作经验的人员进行指导,防止误操作造成意外事件的发生。电击危险: 确保在安装或维修该仪器之前使所有导线断电,防止在带电情况下,对人员或设备造成伤害。

电压击穿测试仪,体积表面电阻率测试仪,介电常数介质损耗测试仪,漏电起痕试验仪,耐电弧试验仪,TOC总有机碳分析仪,完整性测试仪,无转子硫化仪,门尼粘度试验机,热变形维卡温度测定仪,简支梁冲击试验机,毛细管流变仪,橡胶塑料滑动摩擦试验机,氧指数测定仪,水平垂直燃烧试验机,熔体流动速率测定仪,低温脆性测试仪,拉力试验机,海绵泡沫压陷硬度测试仪,海绵泡沫落球回弹测试仪,海绵泡沫压缩永九变形试验仪


详情:

规格参数

  • 行业分类:

    仪器仪表/试验机/其他试验机

  • 产品类别:

    电性能检测

  • 品  牌:

    北广精仪

  • 规格型号:

    GDAT-C1

  • 库  存:

  • 生 产 商:

    北京北广精仪仪器设备有限公司

  • 产  地:

    中国北京市海淀区
