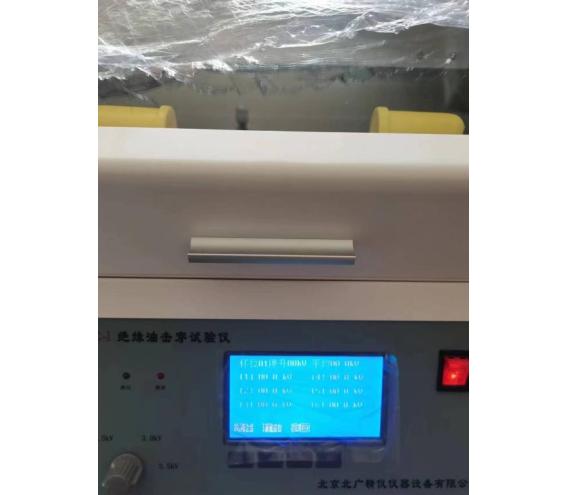

绝缘油电压击穿测试仪

影响绝缘油介电强度的因素可分为内部特性、环境条件和测试参数三类:

一、油品内部特性

‌水分含量‌

水分会电离形成导电通道,显著降低击穿电压。实验表明,含水量0.03%时击穿电压下降25%,水分达160-180μL/L后影响趋于稳定。

‌杂质与颗粒物‌

悬浮颗粒(如碳化物、金属碎屑)易在电场中形成桥路,导致局部放电和击穿。

‌油质老化程度‌

氧化产物(如酸类)会加速绝缘性能劣化,但相比水分和杂质,酸值对介电强度的直接影响较弱。

二、环境条件

‌温度‌

纯净油在20-40℃时击穿电压稳定,超过70℃后因黏度降低导致离子加速碰撞而击穿。

含杂质油在50-70℃击穿电压最高,低温时水分呈乳浊态更易形成导电桥路。

‌湿度‌

环境湿度过高会通过油面吸附水分,增加油中溶解水含量。

绝缘油电压击穿测试仪

依据国家标准GB507-86及行标DL-474·4-92DL/T596-1996的有关规定,发挥自身优势,经过多次现场试验和长期不懈努力,精心研制开发的高准确度、全数字化工业仪器。该机操作简便,造型美观大方。由于采用了全自动数字化微机控制,所以测量精度高、抗干扰能力强、安全可靠。

仪器采用大容量单片机控制,工作稳定可靠;

仪器内设宽范围看门狗电路杜绝了死机现象;

多种操作选择,仪器程序设有GB1986、GB2002两种国家标准方法和自定义操作,能适应不同用户的多种选择;

仪器油杯采用特种玻璃一次浇铸成型,杜绝了漏油等干扰现象的发生;

仪器独特的高压端采样设计让测试值直接进入A/D转换器,避免了在模拟电路中造成的误差,使测量结果更加准确;

仪器内部具有过流、过压、短路等保护等功能,并且具有极强的抗干扰能力,电磁兼容性好

便携式结构,易于移动,户内外使用均很方便。

技术指标升压器容量1.5 kVA

升压速度2.0 kV/s,2.5 kV/s,3.0 kV/s,3.5 kV/s 四档任选

输出电压0~100 kV

电源畸变率<1%

显示方式大屏幕液晶汉字显示

电极间隙标准2.5 mm

外形尺寸760 mm×670 mm×770 mm

仪器重量48kg

使用条件环境温度0~40℃

相对湿度≤85%

工作电源AC 220V ± 10%

电源频率50 ± 5 Hz

功率消耗<200 W

三、测试参数

‌电极类型与间隙‌

球形电极(IEC标准)与平板电极(ASTM标准)的电场分布差异会影响击穿电压值。

‌升压速率‌

标准规定2-3kV/s,速率过快可能导致击穿电压测量值偏高。

‌静置与过滤‌

未充分消泡或过滤的油样会因气泡或颗粒物导致测试结果偏低。

四、其他因素

‌电压波形‌:非标准正弦波可能引发异常放电。

‌化学添加剂‌:极性添加剂可能改变油液介电常数,间接影响绝缘强度。

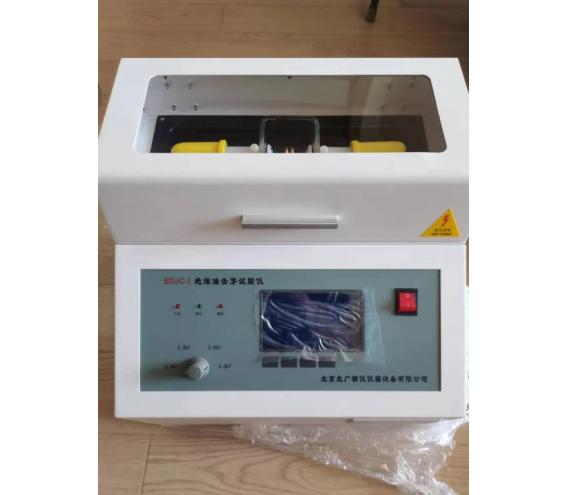

绝缘油电压击穿测试仪

本仪器为三杯一体式设计;液晶显示屏,中文菜单人机对话方便,具有温度、湿度测量以及时钟显示功能;

操作简单,自动完成升压、保持、搅拌、静置、计算、数据存储及打印输出等操作;

具有断电存储功能,可自动保存测试结果;

具有过压、过流、限位及接地报警功能,以保障操作人员的人身安全;

独特的波形整定功能,消除谐波对准确测定的干扰;

采用CPU和PLC双重控制,保障仪器工作稳定可靠;

具有仪器自校准功能,可以保证数据的准确性

高压输出端选用弹压结构,保证油杯与高压输出端的紧密接触;

程序设有GB/T507-1986/GB/T507-2002以及自定义程序可选,选择性灵活;

具有232接口和蓝牙功能,方便与电脑传输数据

输出电压:0~80 kV(0-100KV可设定)

电压畸变率<1%

升压速率2.0~3.5 kV/s(Δ = 0.5 kV/s)

升压器容量1.5 kVA

测量精度±(2%+2字)

电源电压AC 220 V 10%

电源频率50 Hz 2%

功率200 w

适用温度0~45℃

适用湿度<85 % RH

宽×高×纵深    410×390×375 (mm)

净重~32 kg


电压击穿测试仪,体积表面电阻率测试仪,介电常数介质损耗测试仪,漏电起痕试验仪,耐电弧试验仪,TOC总有机碳分析仪,完整性测试仪,无转子硫化仪,门尼粘度试验机,热变形维卡温度测定仪,简支梁冲击试验机,毛细管流变仪,橡胶塑料滑动摩擦试验机,氧指数测定仪,水平垂直燃烧试验机,熔体流动速率测定仪,低温脆性测试仪,拉力试验机,海绵泡沫压陷硬度测试仪,海绵泡沫落球回弹测试仪,海绵泡沫压缩永九变形试验仪


详情:

规格参数

  • 行业分类:

    仪器仪表/试验机/其他试验机

  • 产品类别:

    电性能检测

  • 品  牌:

    北广精仪

  • 规格型号:

    BDJC-III

  • 库  存:

  • 生 产 商:

    北京北广精仪仪器设备有限公司

  • 产  地:

    中国北京市海淀区
