薄膜电压击穿试验仪BDJC-50KV本仪器由pc控制，通过我公司自主研发的全新智能数字精密嵌入式西门子中秧单元cpu系统与上位机软件控制两部分来完成，通过pc USB 串口获得数据传送数据zui高可高达 3M/S是RS232串口无法比拟的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流采集。可绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显

薄膜电压击穿试验仪BDJC-50KV控制方式：无线蓝牙控制
耐压式样：固体；液体。
产品优势：
产品名称：介质强度测定仪
无线蓝牙控制摆脱距离困扰人机分离使用更加方便。
试验电压方式： 交流 0--50 KV ;直流 0--50 KV
工频电压或直流电压下击穿强度和耐电压时间的测试。
试验过程中，可随时通过软件决定本次试验是否有效，方便筛选试验结果。
支持人机分离异地作 开闯国内控制机器新篇章 （无线蓝牙控制 ）
试验电压连续可调： 0--50KV。
试验软件简介：
可以随时调取当前及历史试验数据进行查看，编辑及修改参数。
支持软件共享不同电脑蓝牙异地作要求。
技术要求：
试验方法：0-50KV全量程可调(采用高精度电压采样器件，取消了同类厂家由于电压采样精度不够必须采用高压分级的方式)

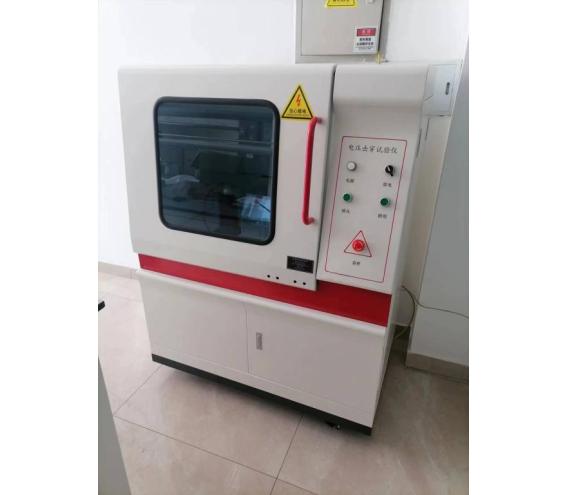

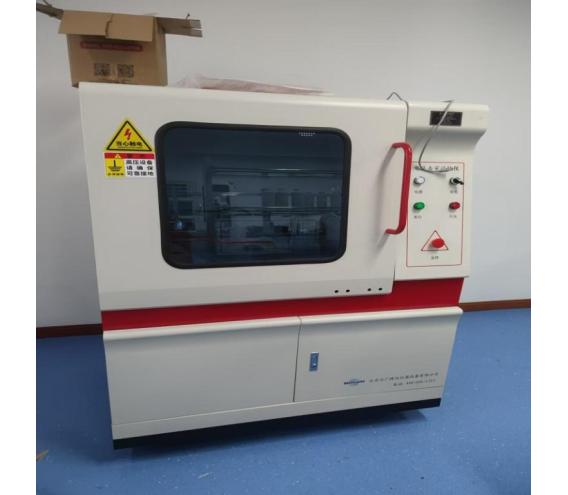

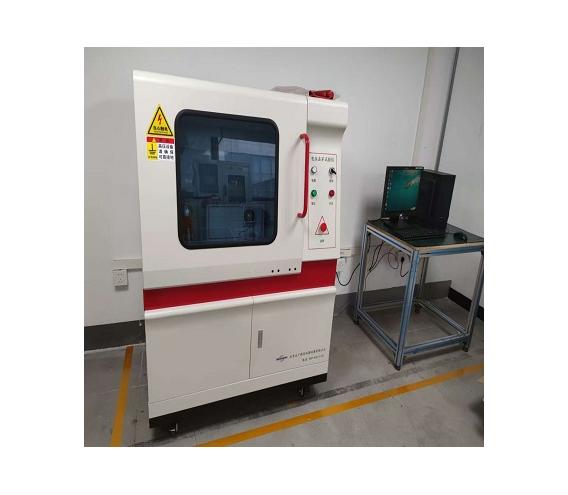

本试验机采用立式箱体结构，极大的节省试验室内占地空间，地脚采用滑轮结构，方便移动和摆放，避免同类厂家生产的卧式设备，安放时需要另配安装台的情况，占地空间大，移动不方便等缺点。
薄膜电压击穿试验仪BDJC-50KV双向电压电流干扰抑制技术
西门子cpuZY单元处理器是目前采集精度Z高Z稳定的采集系统
ASTM \D149《固体电绝缘材料工业电源频率下的介介电强度的试验方法》
满足标准：GB1408-2006 绝缘材料电气强度试验方法
GB/T3333 电缆纸工频电压击穿试验方法
第2部分：对应用直流电压试验的附加要求》
电流电压稳定度：外界电压波动10% （可选配我司配到电压保护器 额定波动电压30%）
主要技术要求：
淘汰老软件的频繁死机 精度差 危险性高升级新软件 带自检功能 和预警提示功能 更增加电流电压双向判断支持无线安全控制！
九级安全防护措施： 超压保护试验过流保护 试验短路保护安全门开启保护软件误保护零电压复位保护

薄膜电压击穿试验仪BDJC-50KV满足标准：

GB1408-2006GB/T1695-2005GB/T3333HG/T3330/GB12656 /ASTM D149 .

GB1408-2006 绝缘材料电气强度试验

GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验

GB/T3333 电缆纸工频电压击穿试验

HG/T 3330绝缘漆漆膜击穿强度测定

GB12656 电容器纸工频电压击穿试验

ASTM D149 固体电绝缘材料在工业电源频率下的介电击穿电压和介电强度试验

电压击穿试验仪,由电脑控制，通过我公司自主研发的全新智能数字集成电路系统与软件控制系统两部分来完成，使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据。

可实时动态绘制试验曲线，显示试验数据，判断准确，并可保存，分析，修改，打

薄膜电压击穿试验仪BDJC-50KV设备安全保护功能：

护电有保项电，。失、有：压保保护电护护试、设、、设多施报备要措过该验的放漏保流验保等主路护警短路试流直

是控，穿要生试护击产较也可强免单装保周制护时独设的干主。机失保。要控算扰地避样安少对地减备。线围的接磁线电的计

，壁z器0离入验到近的测触源验无即距险大箱不备试电危行压不门m距压打备7试验试。试进验Vmu，高K大的 时试电2Ku接电31在i也于设输距使试人50开试电离m离设z箱压中0于高侧验近试，箱即壁端离0测有m高验压箱0箱变压。5加V，压时会距i高壁

直完备使放安试功能流用到接警:后动会电直试全备置开试试报设电直.害消,报设放后启警。在拿的设,身为时动,伤门危流(以装员)因验时不人电验用上当直流备放放报注,不放人造到电做使醒能自至电险取验免起提人成电警身自会会验直取

单以的往独放验一随功进改主根配一，杆置放体能了备化装试电，电。机为

电压击穿试验仪整机组成：

1、升压部件：由调压器和高压变压器组成0～50KV的升压部分。

2、动部件：由步进电机均匀调节调压器使加给高压变压器的电压变化。

3、检测部件：由集成电路组成的测量电路。通过信号线把检测的模拟信号和开关信号传给计算机。

4、计算机软件：通过智能电路把由检测设备采集的测控信号传给计算机。计算机根据采集的信息控制设备运行并处理试验结果。

5、试验电极：根据国家标准(1408.1-2006)随设备提供三个电体规格为：Ф25mm×25mm两个；Ф75mm×25mm一个。

标签：电压击穿试验仪，介电击穿强度试验仪，耐电压击穿测试仪，工频电压击穿测试仪，电压击穿仪，工频介电击穿强度测定仪，工频耐电压击穿试验机，电压击穿试验机，绝缘材料电气强度测试仪，击穿强度试验仪，电气强度测试仪，介电强度试验机，击穿电压试验机，电气介电强度试验仪，固体绝缘材料电气强度试验仪，硫化橡胶工频击穿电压强度耐电压击穿测定仪，耐电压击穿强度试验仪，工频耐击穿电压试验仪，固体电绝缘材料工业电源频率下的介电击穿电压和介电强度的试验仪，橡胶塑料薄膜工频电压或直流电压下击穿强度和耐电压的测试仪器。

电压击穿试验仪注意事项：

本仪器试验过程中如空气相对湿度大于70%，两电极间空气放电的距离会增加很多，所以试验中请与仪器保持1.2米的距离。

本仪器之控制计算机专为电压击穿试验机设计，请勿随意添加和删除程序或移作它用。

本公司保留对设备改进的权利，并不另行通知用户

注：其它未尽事宜请，我们将竭诚为您服务

电压击穿试验仪技术指标：

01、输入电压： 交流 220 V

02、输出电压： 交流 0--100 KV ;

直流0—100 KV

03、电器容量： 10KVA

04、高压分级： 0-100KV

05、升压速率：0.01-5.0kv

（备注：满足标准要求并可以根据用户需求设定不同的升压速率）

06、试验方式：

直流试验：1、匀速升压2、梯度升压 3、耐压试验

交流试验：1、匀速升压 2、梯度升压 3、耐压试验

07、试验介质：空气，试验油

08、安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。

09、仪器配备*故障报警系统 避免用户操作故障仪器发生危险。（上位机报警和下位机报警）

电压击穿试验仪、介电强度试验仪（耐压测试仪）在使用过程中的注意事项：

在使用电压击穿试验仪/介电强度试验仪（耐压测试仪）进行硫化橡胶或其他绝缘材料的击穿强度测试时，需严格遵守安全规范并确保测试结果的准确性。以下是关键注意事项的详细说明：

一、安全防护措施

1. 高压危险防护

操作人员必须接受高压设备安全培训，熟悉设备紧急停机按钮和断电流程。

测试区域设置警示标识（如“高压危险”），禁止无关人员靠近。

设备必须可靠接地（接地电阻≤4Ω），避免漏电或静电积累。

2. 防护装置

确保试验仪配备安全联锁装置（如防护罩未闭合时自动断电）。

使用绝缘操作工具（如高压绝缘手套、绝缘垫）辅助操作。

3. 个人防护装备（PPE）

穿戴绝缘手套、护目镜及避免电弧或击穿飞溅物伤害。

二、设备设置与校准

1. 电压参数设置

升压速率：根据标准（如ASTM D149）选择合适速率（通常为500 V/s或100 V/s）。

初始电压：从0开始逐步升压，避免瞬间高压冲击样品。

2. 电极选择与安装

使用标准电极（如球形电极或圆柱形电极，符合IEC 60243要求）。

确保电极表面平整、清洁，无氧化或污渍（可用酒精擦拭）。

3. 校准与验证

定期校准设备（电压表、电流表精度需符合标准要求）。

使用已知击穿电压的标准样品验证设备准确性。

三、样品处理与测试条件

1. 样品制备

样品厚度均匀（通常1-3 mm），无气泡、杂质或机械损伤。

表面清洁干燥（避免手汗、灰尘或油脂污染）。

2. 环境控制

温度：23±2℃，湿度：50±5% RH（参考标准要求）。

避免电磁干扰（远离大功率设备或高频信号源）。

3. 样品固定与接触

确保样品与电极紧密接触，避免空气间隙导致局部放电。

对软质橡胶样品可施加轻微压力（如1 N）保证贴合。

四、测试过程操作规范

1. 逐步升压

缓慢升高电压，避免电压突变导致误判击穿点。

实时监测电流（击穿瞬间电流骤升）。

2. 击穿判定

击穿标准：电流超过设定阈值（如5 mA）或样品发生碳化、穿孔。

同一样品不同位置至少测试3次，取平均值（剔除异常值）。

3. 数据记录

记录击穿电压、样品厚度、环境条件及击穿形态（如沿面放电或贯穿击穿）。

五、测试后处理与维护

1. 残余电荷释放

2. 功能设计差异

对比项介电强度测试仪 击穿电压试验仪

输出结果自动计算介电强度（击穿电压/厚度） 通常直接显示击穿电压值

厚度要求需精确测量样品厚度（影响结果）厚度非必需参数（仅记录原始数据）

应用场景绝缘材料性能对比（如薄膜、橡胶） 高压设备安全测试（如电缆、套管）

附加功能可能集成介电常数测试模块 侧重过流保护、电弧检测

3. 实际使用中的重叠

仪器硬件：两者通常采用相同的高压发生器、电极系统和安全防护设计。

测试原理：均通过逐步升压直至样品击穿，差异主要在数据处理方式（是否除以厚度）。

行业习惯：

电力行业多称“击穿电压试验仪”（如变压器油测试）。

材料研发领域多称“介电强度测试仪”（如塑料、橡胶）。

4. 选择建议

若需材料本征性能：选择介电强度测试仪结果与厚度无关，便于横向对比）。

若需安全阈值验证：选择击穿电压试验仪（直接获得实际耐受电压）。

注：部分现代仪器可同时输出两种数据（如北广精仪仪器设备有限公司的BDJC系列系列），需通过软件设置切换模式。

GB1408.2-2006《绝缘材料电气强度试验方法
注：根据用户要求，可定制其他试验方式
输出电压： 交流 0--50KV ; 直流 0—50kv
试验过程中可以随时修改试验条件及存储路径及自动存储试验结果。
输入电压： 交流 220 V
仪器配备先进的故障报警系统 避免用户故障仪器发生危险。（上位机报警和下位机报警、和零电压报警。）
介电击穿强度测试仪耐电压击穿测试仪用途
（备注：满足标准要求并可以根据用户需求设定不同的升压速率）
击穿及耐压试验升压速率：0.1 KV/S 0.2 KV/S0.5 KV/S1.5 KV/S2 KV/S2.5 KV/S3.0 KV/S
计算机一套打印机一台
人员管理：可添加多人同时使用此软件 不同人员设定不同密码 交叉使用互不干扰 （如一人使用可删除设定密码 直接进入软件）
电源：220v±10%的单相交流电压和50Hz±1%的频率
电器容量：10KVA
安装灵敏度较高的过电流保护装置保证试样击穿时在0.05S内切断电源。
机箱材质：整体喷塑
试验软件：本仪器在试验过程中可对升压击穿过程绘制曲线，每次试验的升压曲线都由不同颜色构成，试验结束后可叠加对比材料的试验数据重复性。
试验结束放电保护独立保护接地试验完成后电磁放电
设备输入电压： 交流 50KV (普通试验室电源均可兼容)
主要适用于固体绝缘材料如：塑料薄膜、树脂、云母、陶瓷、玻璃、绝缘油、绝缘漆、纸板等介质在工频电压或直流电压下击穿强度和耐电压时间的测试；电压击穿试验仪采用计算机控制，试验过程中可在线观察试验曲线；自动存储试验条件及试验结果等数据，并可存取、显示、打印。
带有方便拆装的油浴槽（可根据客户需要，也可不要油浴槽）
HG/T 3330绝缘漆漆膜击穿强度测定法
介电击穿强度测试仪同时测得工频交流电压与直流电压的击穿强度和耐压强度的测试 可设定梯度耐压的试验 使梯度时间自由调整.
升压速率：0.1KV/s-5kv/s 可调
试验方式绝缘试样空气中击穿或耐压试验绝缘试样浸油中击穿或耐压试验绝缘试样空气中阶梯击穿或耐压试验
试验介质：空气，
GB/T3333 电缆纸工频电压击穿试验方法
参数管理：高压保护可选、 耐压时间可选、 梯度步进可选 、漏电流和过压可选、灵敏的漏电压可选、漏电可选 、升压速度可自由设定（0-5kv 无极环入）试验结果可选 异地作选定 、人机分离选定等
电流可采集到mA级 并且实现实时采集。
漆包线电极两个管用电极两个试验用油盒两只放电棒一只试验用软件一套
直流试验：1、匀速升压 2、梯度升压 3、耐压试验
试验方式：
电器容量：3KVA
高压分级：0—50KV，（全程可调）
电压试验精度：≦1%
主要配置:主机一台试验电极：试验用薄膜电极 ￠25mm两个，￠75mm一个
可设置令，做到专机专免无关人员误
可实时绘制试验曲线，显示试验数据，判断准确，并可保存，分析，打印，修改试验数据。并且提取试验数据分色对比。人性化明显
HG/T 3330绝缘漆漆膜击穿强度测定法GB1265
绝缘试样浸油中阶梯击穿或耐压试验
结果调取：试验结果保存调取 、人员选定调去 、试验结果可根据客户要 、支持5次以上彩线对比、自动整取添加试验数据。
耐压时间：0-7H保持相对电压 （软件设定）
本仪器由控制，通过我公司自主研发的全新智能数字精密嵌入式西门子ZY单元cpu系统与上位机软件控制两部分来完成，通过串口获得数据传送数据Z高可高达 3M/S是RS232串口无法比拟的 让上位机与下位机通讯无延迟使升压速率真正做到匀速、准确，并能够准确测出漏电电流的数据，电流实时采集。
可选择出具GJ一级计量单位校准证书或出具客户指定计量单位的证书
此设备软件外观由专业的美工设计：
GB12656 电容器纸工频电压击穿试验方法
介电击穿强度测试仪主要适用于固体绝缘材料，同时可测得 液体、粉体和不规则物体的击穿强度。自动整形 测试精度与固体一样精确。
产品型号：BDJC-50KV
GB/T1695-2005 硫化橡胶工频电压击穿强度和耐电压强度试验
满足GB1408.1-2006《绝缘材料电气强度试验方法 第1部分；工频下试验》、GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》、GB/T 3333-1999《电缆纸工频击穿电压试验方法》、GB/T 12656-1990《电容器纸工频击穿电压测定法》、GB/T1981及ASTM\ D149标准要求设计制造。
交流试验：1、匀速升压 2、梯度升压 3、耐压试验
升压装置：采用先进的无触点原件匀速升压淘汰前款机械调压
GB/T1695-2005《硫化橡胶工频击穿电压强度和耐电压的测定方法》
满足标准：GB1408.1-2006《绝缘材料电气强度试验方法》

（一）UL与VDE的安全标准的要求

1.空间距离/电器间隙（creepage distance）

在两个导电组件之间或是导电组件与物体界面之间经由空气分离测得最短直线距离。

2.沿面距离/爬电距离（clearance）

沿绝缘表面测得两个导电组件之间或是导电组件与物体界面之间的最短距离。

3.抗电强度（hipot test）

又叫电介质强度测试，是最多人知道的和经常执行的生产线安全测试。实际上，表明它的重要性是每个标准的一部分。抗电强度测试是确定电气绝缘材料足以抵抗瞬间高电压的一个非破坏性的测试。这是适用于所有用电设备为保证绝缘材料绝缘程度足够的一个高压测试。进行抗电强度测试的原因是，它可以查出可能的瑕疵，譬如在制造过程中造成的漏电距离和电气间隙不够。

要求是在交流输入与机壳之间将零电压增加到测试产品要求的高压状态时，不击穿或不产生飞弧。不同产品对测试电压要求不同。

4.温度（temperature）

安全标准对电子电器的要求很严，并要求材料有阻燃性，开关电源的内部温升不应超过65℃，比如环境温度是25℃，电源元器件的温度应小于90℃。但一般来说，不管是UL或CE认证的测试中，都是按照元器件（特别是安全器件）的安全证书所标识的耐温限值为标准。安规测试中表示温度的单位为K（热力学温标又称开尔温标，或称绝对温标，它规定分子运动停止时的温度为绝对零度，记符号为K）。

5.接地电阻（earth resistance）

接地电阻测试亦称接地连续性测试，接地电阻测试必须对所有一类产品（Class I）进行。测试的目的是：由于在单一绝缘失效的情况下，机壳将变成带电体，当使用者接触的时候会被电击，所以，机壳必须被可靠地连接到电源的接地点，以达到保护使用者的目的。这是因为，一旦机壳变成带电体，当人接触机壳的时候，该接地电阻将与人体并联，所以，这个电阻只有在足够小的前提下，才能起到保护人的作用。接地好环的验证就是接地电阻测试，也就是使用大电流的低电压源加到接地回路来核实接地路径的完整性（一般是100mΩ以下）。

通过测量连接在保护接地连接端子或接地触点和零件之间的阻抗来判断是否符合标准要求，阻抗不超出产品安全标准确定的某个值则认为是符合要求的，一定要记住，从结构和设计观点来看，用做保护接地的导体不应该包含任何的开关或保险丝。

6.漏电流（lenkage current）

GB 4706.1-2005《家用和类似用途电器的安全 第1部分：通用要求》对家用电器、医疗器械、工业设备等各类用电器具、设备的安全性能做了详尽的要求，其目的都是保证每一种产品的设计尽其可能保证使用者及接触者的人身安全。

GB 4706.1-2005 IEC 60335-1:2004（Ed 4.1）中关于单相器具泄漏电流测试的说明：单相用电器的泄漏电流测试是通过图1-2-2所描述的电路装置进行测试的，测试在电源的任意一极（即火线和零线）与易触及金属部件之间进行的。

测试时，将开关分别拨到1、2的位置测试泄漏电流，在两个泄漏电流值中取较大的值作为该用电器的泄漏电流值。

GB 4706.1-2005，IEC 60335-1:2004（Ed 4.1）中泄漏电流测试模拟人体阻抗测量电路（Measuring Dcvice MD）简图见图1-2-3。

由图1-2-3可以看出，泄漏电流实际上是在描述：当用电器具完全不存在接地的情况下，人在接触用电器外壳时，所流过的人体的电流值，这个值必须是人体所能忍受的。而1500Ω电阻器和150nF电容器并联所组成的MD网络，实际上就是在模拟人体的阻抗，在不同的标准中这个网络也是不同的。在实际测量中一般采取额定电压的1.06或1.10倍下测试，以达到安全的余量更充分。开关电源的漏电流在260V交流输入下不应超过3.5mA。

7.绝缘电阻（insulation resistance）

先介绍几个基本概念：

（1）基本绝缘（basic insulation）

是指在电器中带电部件上，用绝缘材料将带电部件封闭起来，对防触电起基本保护作用的绝缘，如套有绝缘材料的铜、铝等金属导线。从结构上，这种绝缘都置于带电部件上，直接与带电部件接触。

（2）附加绝缘（supplementary insulation）

在基本绝缘万一损坏时，为对电击提供保护而另外施加于基本绝缘的独立绝缘。如电热毯、电热丝外包覆的塑料套管。

（3）双重绝缘（doublc insulation）

由基本绝缘和附加绝缘构成的绝缘系统。同时具有基本绝缘和附加绝缘起防触电保护作用的绝缘，一旦基本绝缘失效时，由附加绝缘起保护作用。如电视机电源线就采用双重绝缘。

（4）加强绝缘（reinforced insulation）

在IEC 60335-1《家用和类似电器的安全通用要求》规定的条件下，提供与双重绝缘等效的防电击等级，而施加于带电部件的单一绝缘。它提供的防触电保护程度相当于双重绝缘，但它是一种单独的绝缘结构，可以由几个不能像基本绝缘或附加绝缘那样单独试验的绝缘层组成。

在VDE标准规格中，输入端与SELV输出电路之间需要有7.0MΩ的最小电阻值，而输入端与较容易受变动的金属组件之间，则需要有2.0MΩ的最小电阻值，而其外施电压则为1分钟500V的直流电压。
