SR 560低噪声前置放大器

SR 560是一种高性能、低噪声的前置放大器，适用于各种应用，包括低温测量、光学检测和音频工程。

投入

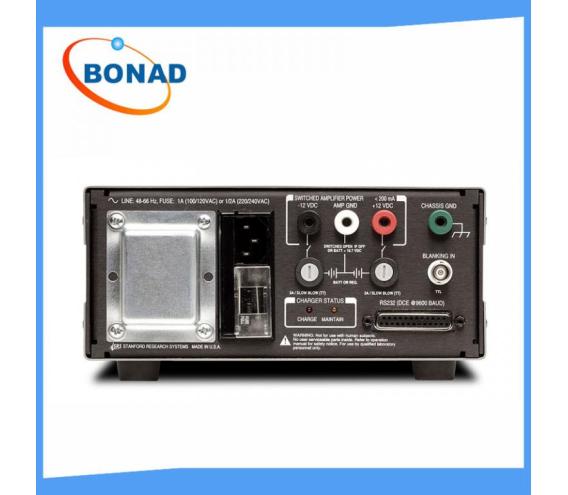

SR 560具有4 NV/√Hz输入噪声的差分前端，输入阻抗为100 MΩ。完整的噪声图轮廓。SR 560的输入是完全浮动的(BNC屏碧没有连接到底盘地面)。放大器接地和底盘接地都可在后面的面板上使用，以灵活地接地仪表。输入偏置零零是由一个前面板电位器完成的，可以用一个小螺丝起子实现.

除了信号输入，后面板TTL消隐输入允许您快速关闭和打开仪器的增益。这在防止前端超载方面很有用。增益在TTL电平高时关闭5s，在TTL信号降低后10s内再次恢复。

产出

两个绝缘输出BNC连接器提供600Ω和50Ω输出。两者都能够驱动10 VPP进入各自的负载。两个后面板电源输出提供高达200毫安的±12伏直流参考放大器地面。输出提供干净的直流电源，用作偏置源。

增益

增益可按1-2-5顺序从1到50，000不等.可调增益功能允许您将增益指定为任何固定增益设置的百分比(分辨率为0.5%)。增益可以有选择地分配在滤波器之前，以优化噪声性能，或者在滤波器之后，以降低对过载的敏感性。

滤光片

SR 560包含两个一阶RC滤波器，其截止频率和类型(HPF或LPF)可以从前面板配置。这些滤波器可以配置为6或12 dB/OCT/OCT低通或高通滤波器，也可以配置为6dB/Oct/Oct Rolloff带通滤波器。当使用长滤波器时间常数时，包括滤波器复位按钮，以缩短仪器的过载恢复时间。滤波器截止频率可以设置为1-3-10序列，从0.03赫兹到1兆赫.

电池操作

三个内部的，可充电的，铅酸电池提供多达15个小时的电池供电操作.当单元连接到线路上时，内部电池充电器会自动给电池充电。充电器感知电池状态并相应地调整充电速率。两个后面板LED显示电池的充电状态.当电池放电时，它们会自动断开与放大器电路的连接，以避免电池损坏。

无数字噪声

运行SR 560的微处理器正在“休眠”，除非在短时间内改变仪器的设置。这确保没有数字噪音会污染低电平模拟信号.

RS-232接口

RS-232接口允许仅与SR 560在9600波特的监听通信.最多可以从一台计算机控制四个SR 560，每个SR 560被指定一个唯一的地址。“侦听”命令指定哪个SR 560将响应RS-232行上的命令。仪器的所有功能(电源除外)都可以通过RS-232接口进行设置.RS-232接口电子器件与放大器电路隔离以提供最大的抗噪声能力.
