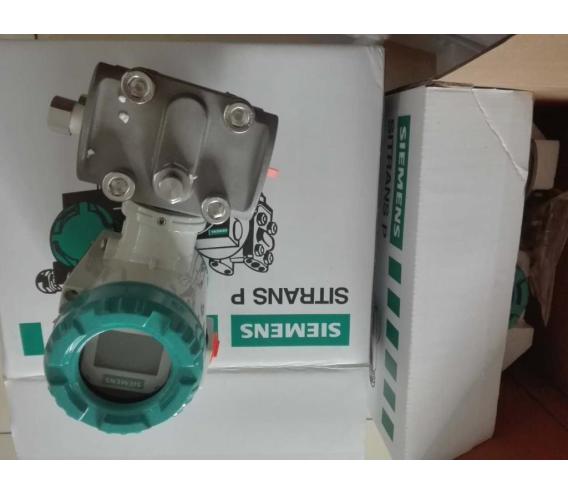

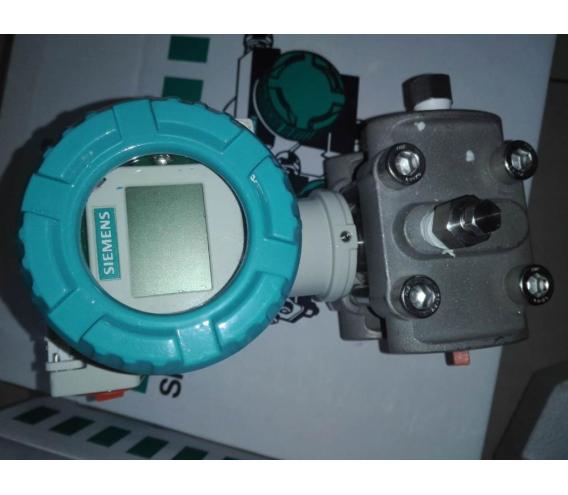

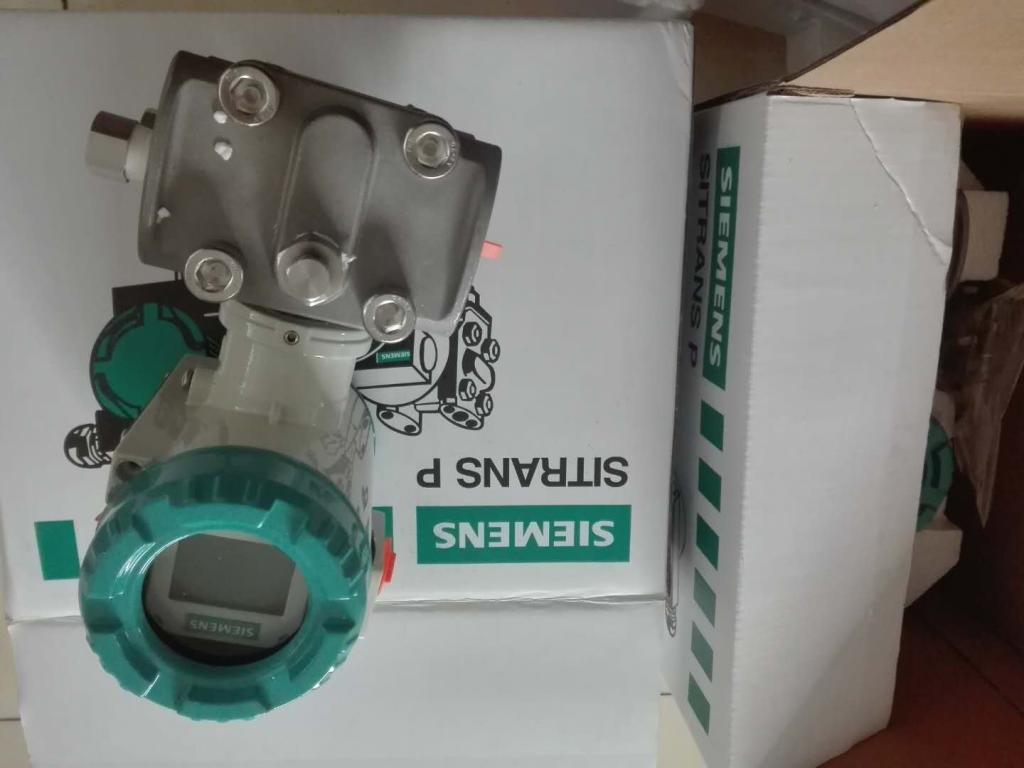

西门子PDS493微差压变送器用于测量液体、气体或蒸汽的微小压，并将其转成4～20mAd.c. 电流(叠加HART数字通信)或PROFIBUS-PA通信信号输出；同时可通过通信设备实现远程设定、监控等功能。



产品详细



品牌PDS智能变送器

型号

PDS493微差压变送器

测量
范围

100Pa～2kPa

精度
等级

≤（0.0029r+0.071）%

输出
信号

4mA～20mA d.c.和HART通信；PROFIBUS-PA通信

电源
电压

10.5V～45V d.c. (本安型安全栅电源≤30V d.c.)

介绍





技术参数

测量范围

100Pa～2kPa

量程比

20:1

电源

10.5V～45V d.c. (本安型安全栅电源≤30V d.c.)

输出

4mA～20mA d.c.和HART通信；PROFIBUS-PA通信

环境温度

-40℃～85℃

介质温度

-40℃～100℃（充硅油）

精度

≤（0.0029r+0.071）%

温度漂移

≤（0.15r+0.2）%（-10℃～60℃）
≤（0.2r+0.3）%/10℃（-40℃～-10℃；60～85℃）

静压影响

≤0.15 r %/ 3.2MPa（零点）；≤0.2 r %/ 3.2MPa（量程）

长期漂移

≤0.3 r %/ 5年

外壳防护等级

IP67

防爆等级

Ex iaⅡCT6或Ex dⅡCT6

防腐

根据不同的介质选择相应的测量部材质





PDS493型谱



型号

规格代码

说明

PDS493

----------

微差压变送器

通信协议

H----------
P----------

HART通信
PROFIBUS-PA通信

膜盒封入液


-1----------
-2----------
-3----------

封入液 　　　　　测量部清洁
硅油　　　　　　 常规
硅油 　　　　　　脱脂清洁处理
氟油 　　　　　　脱脂清洁处理

测量量程


L---------

量程　　 　　　测量范围 　 　　　zui大工作压力
0.1～2kPa 　　 　-2～2kPa　　　　　　3.2MPa

接液部分材质

S----------
H----------
C----------

隔离膜片 　　　 　　　　相关接液件
SUS316不锈钢　　　　　　SUS316不锈钢
哈氏C-276　　　　　 　　SUS316不锈钢
哈氏C-276　　　　　 　　哈氏C-276　　　　 　　　　

过程连接

0----------
1----------
2----------
3----------

无过程接头，容室法兰上1/4NPT内螺纹，排气排液在后面
无过程接头，容室法兰上1/4NPT内螺纹，排气排液在侧面
带1/2NPT内螺纹过程接头，排气排液在后面
带1/2NPT内螺纹过程接头，排气排液在侧面

防爆

-A----------
-B----------
-D----------

无防爆
本安Ex iaⅡCT6
隔爆Ex dⅡCT6

电气接口

1----------
2----------

1/2-14NPT内螺纹,两个接线口
M20×1.5内螺纹，两个接线口

显示表头

N----------
D----------

不带表头显示
LCD显示表头

安装支架

A----------
B----------
C----------
D----------
N----------

水平安装支架（碳钢）
水平安装支架（不锈钢)
垂直安装支架（碳钢)
垂直安装支架（不锈钢)
不安装支架

附加选型

/××------

参见附加选型规格
