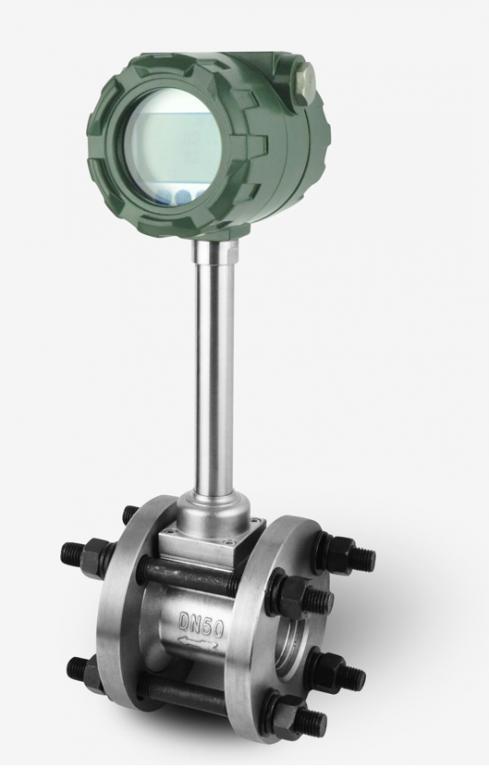

法兰夹装式蒸汽涡街流量计是根据卡门（Karman）涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量，如气体、液体、蒸汽等多种介质。其特点是压力损失小，量程范围大，精度高，在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高，维护量小。仪表参数能长期稳定。涡街流量计采用压电应力式传感器，可靠性高，可在-20℃～ 250℃的工作温度范围内工作。

法兰夹装式蒸汽涡街流量计的技术参数如下：

1、测量介质：液体、一般气体、蒸汽

2、公称通径：DN15～DN300（满管式）、DN150～DN2000(插入式)、DN2000以上口径协议供货

3、介质温度：-40～100℃（常温）、-40～250℃（中温）、-40～320℃（高温）、-40～350℃（超高温）

4、公称压力：1.6MPa、2.5MPa、4.0MPa(>4.0协议供货)

5、精    度：±1%R，±1.5%R（满管式）；±1.5%R，±2.5%R（插入式）

6、供电电源：+12VDC（三线制脉冲输出）、+24VDC（三线制脉冲输出型及二线制电流输出型）、3.6V锂电池、双供电

7、本体材质：304(其它材料协议供货)

8、防护等级：IP65(其它防护等级协议供货)

9、环境条件：温度-20℃～55℃，相对湿度5%～90%，大气压力86～106kPa。

涡街流量计的特点介绍

1、无可动部件，长期稳定，结构简单便于安装和维护

2、传感器输出为脉冲频率，其频率与被测流体的实际流量成线性，零点无漂移，性能十分稳定，结构形式多样，有管道式、插入式流量传感器形式

3、精度较高，通常液体的测量精度为±1.0％；气体的测量精度为±1.5％
