产品简介

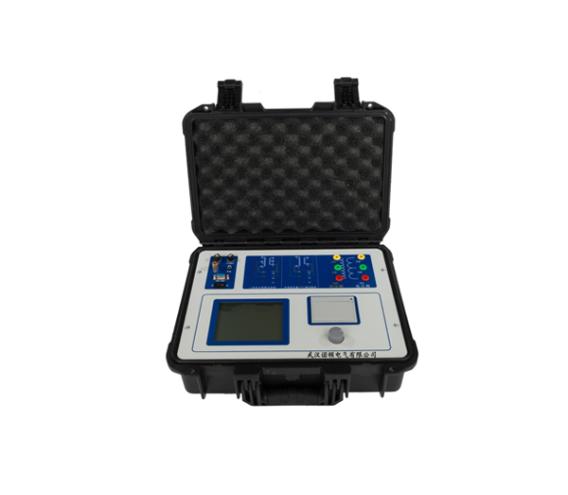

       NDBC-Ⅷ 变压器变比组别测试仪是新推出第二代专业变比测试设备，可用于电力系统的三相变压器测试，适合于Z型绕组变压器、整流变压器和平衡变压器测试。

       仪器采用了大屏幕液晶显示，全中文菜单及汉字打印输出，人机界面友好，功能完善，操作方便，是电力系统、变压器生产厂家和铁路电气系统进行变压器变比、组别、极性、以及角度测试的理想仪器。

产品特征

☆、仪器自带锂电池，现场无需外接电源即可进行变比测试，一次充电至少可满足100台变压器测试；

☆、仪器内部集成幅值稳定、相位恒定的单相、三相标准电源。

☆、内部标准电源输出功率大，5A输出，特别适合低压变压器测试、以及CT和PT制造过程中半成品的匝数测试。

☆、精确快速测试电流互感器(CT)和电压互感器（PT）的匝比，匝比误差和相位差。

☆、测试单相或者三相变压器，适合于Z型绕组变压器、整流变压器和铁路电气系统的斯科特、逆斯科特、平衡变压器测试。

☆、测试精度高，仪器采用16位高精度AD、及高速DSP处理器，有效的保证了测量精度及抗干扰能力。

☆、仪器采用无局放调压输出，调压、测量速度快，只需5秒钟即可完成升压与测试；

☆、仪器自动判断当前分接的额定变比：在多分接变压器测试时，只需输入一次分接开关调压比即可进行测试，无需输入当前分接号，大大提高工作效率。

☆、内部具有过流保护、检查接线功能。

☆、320x240大屏幕、高亮度的液晶显示，全汉字菜单及操作提示实现友好的人机对话，旋转鼠标使操作更简便。

☆、自带实时电子钟，自动记录试验的日期、时间利于实验结果的保存、管理。

☆、面板式热敏打印机，可现场快速打印试验结果。

☆、数据具备掉电存贮及浏览功能，可以存储1000组实验结果，能与计算机联机传送数据。

技术参数

☆、环境条件

      温度：－5C～40C

      相对湿度：<95%（25C）

      海拔高度：<2500m

      外界干扰：无特强震动、无特强电磁场

      供电电源：160VAC～280VAC，45Hz～55Hz

☆、测量范围

      变比测试范围：0.5～10000

     组别测试范围：1～12

     角差测试范围：0～360°

☆、测试精度

      变比测量精度：+0.1%(0.5～1000)

                              +0.2%(1001～2000)

                              +0.3%(2001～4000)

                              +0.5%(4001～10000)

      角差测量精度:：0.5级

☆、绝缘强度

      电压、电流输入端对机壳的绝缘电阻≥100MΩ

      工作电源输入端对外壳之间承受工频2KV（有效值），历时1分钟实验
