产品简介

       测量变压器绕组的直流电阻是一个很重要的试验项目，在《电力设备试验规程》中，其次序排在变压器试验项目的第二位，《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等，必须测量变压器绕组的直流电阻，其目的是：

      ①检查绕组内部导线和引线的焊接质量；

      ②检查分接开关各个位置接触是否良好；

      ③检查绕组或引出线有无折断处；

      ④检查并联支路的正确性，是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况；

      ⑤检查层、匝间有无短路的现象。

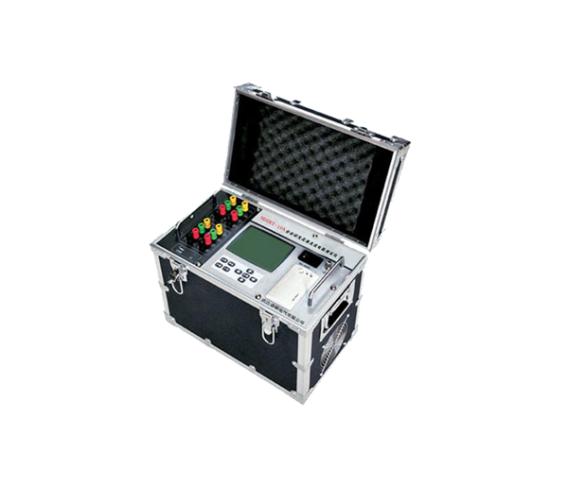

       NDZRT-10A 变压器直流电阻测试仪设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好，测量过程及仪器工作状态提示明确充分，不需操作人员记忆过多的规程；采用电流源线性补偿技术,测试稳定、测量精度高、速度快，提高了测量效率，减轻了操作人员的工作强度。技术上采用“四端”测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。 本仪器适用于各类电力变压器、互感器绕组等感性低阻值电阻的测量与分析。

       本产品符合DLT 845.3-2004《电阻测量装置通用技术条件第3部分直流电阻测试仪》的要求。

产品特征

☆、只需一次接线即可完成高低压绕组所有直流电阻数据的测量；

☆、三相同时测量加助磁法测量，速度更快，且大大减少剩磁危害；

☆、显示、打印变压器的高中低压绕组的全部测试数据，并自动计算出

☆、三相不平衡率，还可以打印自动折算到额定温度下的电阻值；

☆、具有完善的反电势保护功能；

☆、具有自动放电和放电指示功能，减少误操作，保证设备及人员安全；

☆、仪器可以永久存储测试数据500组，还可以使用优盘存储数据；

☆、仪器具有适用温度宽，精度高，防震，抗干扰，携带方便等特点。

技术参数

☆、 输出电流：

       三相测试：5A x 2、2.5A x 2、1A x 2；

       单相测试：10A、5A、1A；

☆、 测量范围：

       5A x 2：   1mΩ ～ 1Ω；

       2.5A x 2： 2mΩ ～ 2Ω；

       1A x 2：   5mΩ ～ 5Ω；

       10A：   500µΩ ～ 2Ω；

       5A：   1mΩ～ 4Ω；

       1A：   5mΩ～ 20Ω；

☆、分辨率：0.1µΩ；

☆、测量精度：±（0.2%读书+2字）；

☆、环境温度：-10℃ ～ 50℃；

☆、环境湿度：≤85%RH；

☆、工作电源：AC220±10%；

☆、电源频率：50Hz；
