CGF-165W船用反射磁罗经

船用磁罗经结构：
除了组成船用磁罗经的罗经盆，自差校正器以及罗经柜以外，还有一些结构上的部件和结构特点。其中为了避免天气原因或者是其他气温的因素对罗盘造成影响，有一些磁罗盘的罗经盆会制成上下两层，上层放置罗经盘，注入液体使其充满上层。下层也装有一定量的液体，但是存在一定的空隙空间，上层与下层利用细小的管道连接，对罗盆进行一定的调节。而有些磁罗盘的罗经盆的底部除了安装配重以外还具有一定缩片，也是一种调节措施，这些特定的结构让罗经盆具有更好的温度稳定性。
磁罗经采用的液体一般是由酒精与蒸馏水的混合组成，其液体充满罗经盆，液体特性在于其冰点较低，在正常的稳定之间不会有大的特性变化。

主要技术数据：
项 目
数 据
刻度盘直径 Φ165毫米
刻度盘分度 0°～360°每格1°
使用温度 -25℃~+60℃
指向误差(H=35μT，T=20±3℃) ≤0.5°
半周期(H=35μT，T=20±3℃) ≥8.62 S
摩擦误差(H=35μT，T=20±3℃) ≤0.09°
主半圆自差校正能量 1°～45°
次半圆自差校正能量 1°～6°(磁倾角Q=45°)
象限自差校正能量 0.5°～10°
倾斜自差校正能量 －75～＋75μT
镜筒伸缩范围 ±100mm
度盘映像放大率 ≈1.5倍（原度盘分度）
照明电源 AC 110-220V，DC 24V

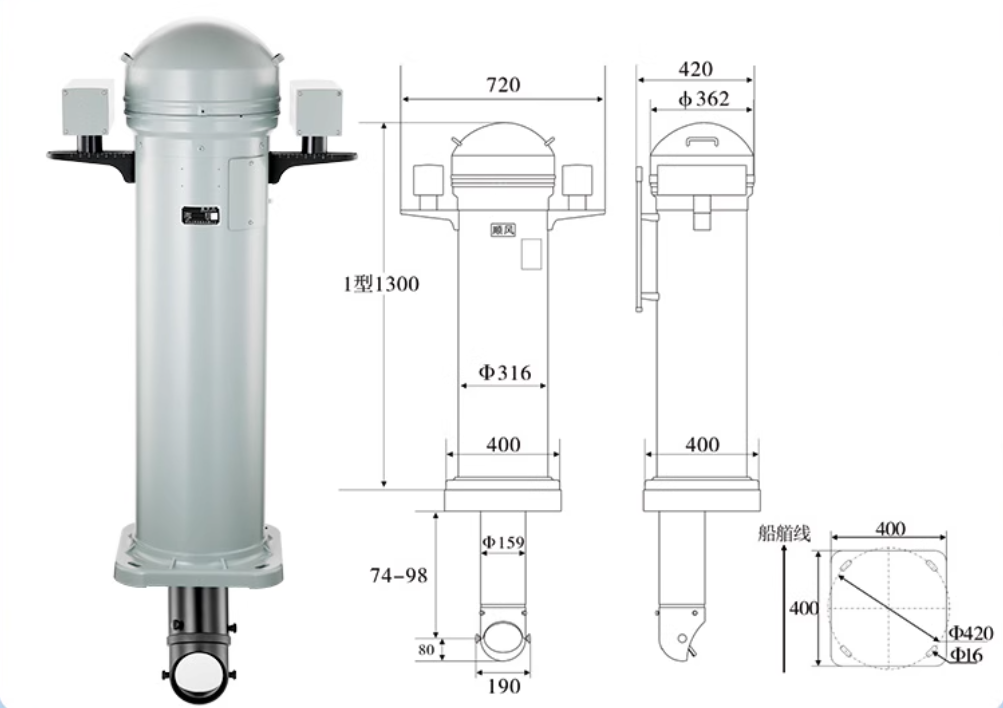

外形尺寸 720×420×1330mm（镜筒长度不算）
安装孔尺寸 孔距442 孔径Φ46
总重量 60kg
