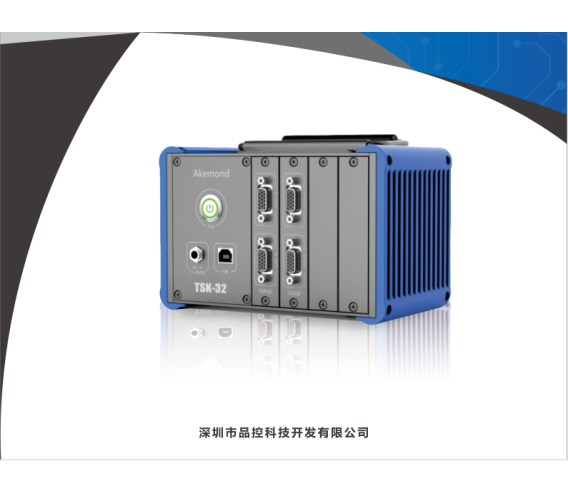

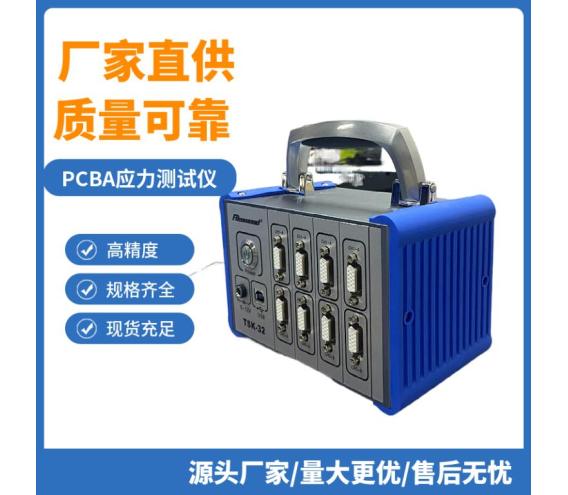

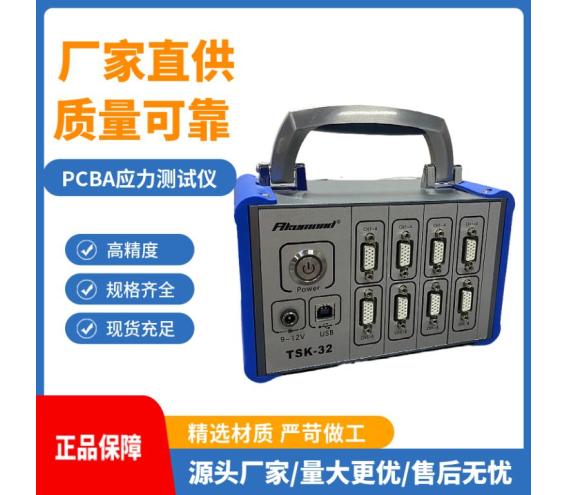

PCB应力应变测试仪TSK系列TSK-64-48C

一、TSK-64-48C应力测试仪的相关信息

（一）应用领域

电子制造业：适用于PCB制程应力应变测试，包括分板、ICT、FCT、BGA等PCBA应力应变测试，是电子厂通用测试仪，可提供应力测量服务，还可用于手机、电脑主板、路由器等电子产品的应力测试，也能进行SMT和DIP应变测试、组装应力测试和跌落应力测试等。

其他领域：除电子制造业外，还可用于空调管路应力测试、玻璃应力测试，以及一些结构件（如钢结构）的应力测试等，甚至像桥梁、大厦、水库、螺栓、铁轨、起重机、轮船等应力测试也可适用。

（二）产品特性

便携式设计：重量轻，外形尺寸为148.5×102×114mm，重量仅为2.5Kg，便于携带和使用。

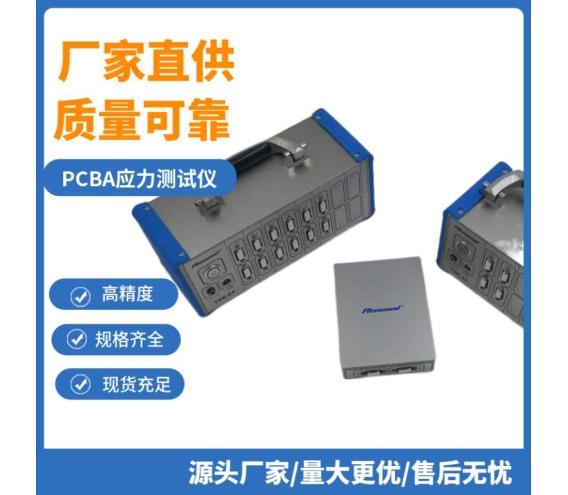

多通道可选且可扩展：支持8 - 64通道可选，每个模块可容纳8通道应变信号输入，可根据需要配置为8、16、24或32通道模式，最大输入范围为±55500μm/m，并且采用模块化方式，每个应变模块有8个采集通道，可以扩展到32/64通道。

软件操作方便：操作菜单以对话框形式，中文界面，简单快速。结合国际上应变片测试标准Intel标准和IPC - 9704标准，实现一键全自动生成报告，并能判断测试结果为Pass或Failed，还具备报表合并功能。

连接与数据存储：通过USB接口（如USB2.0高速输入）连接，能够在主机硬盘上存储长时间的数据。

二、TSK-64-48C应力测试仪的参数

（一）通道相关参数 - 通道配置：支持32通道配置，每个通道支持120欧姆应变片，单模块通道数为8/4个模拟输入通道，具有可扩展性。

（二）采样相关参数 - 采样率：10KHZ/通道，采用多通道同步采样模式（32通道可同时采样），采样频率可在1 - 10KHZ范围内调整。

（三）精度相关参数 - ADC分辨率：24位，转换精度为3.5062nV/V/LSB，精度增益误差为0.02%(已校准，常规测量条件为25℃，±5℃)，精度误差为0.3%，增益漂移为6ppm/℃。 - 检测精度：0.02%±0.1ue，最低检出限±0.01ue，误差为±0.1%FS或以内。

（四）其他参数 - 惠斯通电桥类型：支持1/4桥。 - 端子间过压保护：±30V。 - 滤波器类型：采用Delta - Sigma型滤波器进行抗混叠滤波。

更多型号和参数可以联系 13662640131 微信同号
