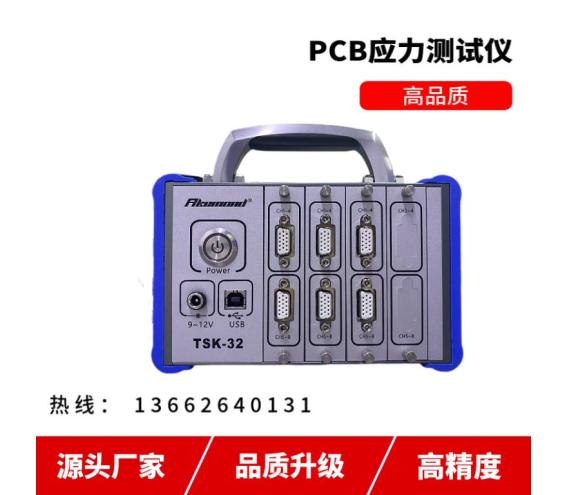

TSK系列PCB线路板应力测试仪TSK-32-16C

PCB应力测试仪简介 PCB应力测试仪是一种专门用于测试印刷电路板（PCB）应力应变的仪器。它在PCBA（Printed Circuit Board Assembly，印刷电路板组件）电子产品制程等应力应变测试方面发挥着重要作用。以下是关于它的一些详细信息：

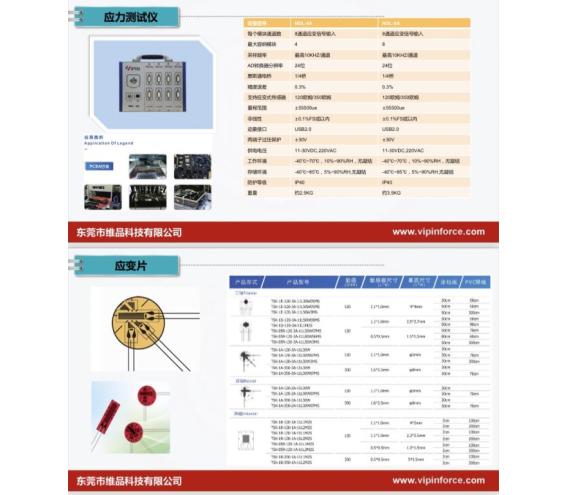

 一、特点 - 多通道采集 - 部分采用模块化方式，例如有的每个应变模块有8个采集通道，还可以扩展到32/64通道，能满足不同规模的测试需求。像TSK - 32 - 16C应力测试仪就具备这样的通道扩展能力。

 - 多种接口与数据存储 - 通过USB接口连接，可以在主机硬盘上存储长时间的数据，方便后续的分析和处理。

 - 不同应变片支持 - 采集信号为120/350欧姆应变片（采用不同模块），能够适应不同类型应变片的信号采集，以满足多样化的测试场景。

 - 高采样率 - 采样率为10KHz（可达64通道同时采样），这一高采样率能够精准捕捉应力应变的变化情况，确保测试数据的准确性和完整性。

 - 操作便捷 - 操作菜单以对话框形式呈现，中文界面，简单快速，降低了操作人员的学习成本，提高了测试效率。 - 软件操作简单，上手方便，适合工厂快速测量并根据相关标准一键自动生成报告，如IPC/JEDEC - 9704标准，有的还能结合Intel标准，一键全自动生成报告，并判断“Pass”or“Failed”。

 二、测试工序 可以对PCB板在生产过程中的多个工序进行应力应变测试，包括但不限于： - 分板应力 - 插件应力 - 贴片应力 - 焊锡应力 - 点胶应力 - 组装应力 - ICT应力 - FCT应力 - 跌落应力 - 震荡应力 - 堆叠应力等。

 三、测试方法

 1. 应变测试对象选择 - BGA类器件 - 要求选取27*27mm以上的BGA，包含但不限于FCBGA、CBGA。如果板上没有大于27*27mm的BGA，优先选择板上最大的BGA或者应力集中的BGA进行测试。 - 应力敏感器件 - 根据板上分布的应力风险点识别，选取以下应力敏感器件进行评估： - 0402及以上封装的陶瓷电容和普通电容（不含软端子电容），ICT/BST等工序测试陶瓷电容为1206及以上封装。 - 贴片电阻、陶瓷晶振、电感、磁珠、PLO模块、气体放电管、保险管套件等。

 2. 具体测试流程 - 选取和黏贴应变片 - 应变片是一种可以按应力的大小线性变化电阻值的传感器，应变片发生形变，电阻值将会发生相应的变化，将应变片黏贴在需要测试的电路板上。 - 连接仪器 - 把应变片的引线连接到测试系统的测试仪器上，调整好采样频率、滤波值、增益设置、通道数目、配置主通道等参数，并且运行测试程序，检查各通道是否连接上。 - 测量应变 - 将电路板放在需要测试的工序上，点击开始，采集数据，然后执行电路板相应工序的动作(打螺丝、分板、ICT等)，动作完成后，点击停止采集。 - 出具报告 - 将采集的数据导入软件中，填入板厚和应变率，点击生产报告，即可生产应力测试报告(根据IPC/JEDEC - 9704标准一键自动生成报告) 。

 四、应用领域 除了在PCB板应力测试方面的应用，还广泛应用于其他领域，如： - 大型电子制造厂（如：PCB板、夹具等应力测试仪） - 玻璃应力测试 - 桥梁应力测试 - 大厦应力测试 - 水库应力测试 - 螺栓应力测试 - 铁轨应力测试 - 起重机应力测试 - 轮船应力测试 - 钢结构应力测试等。
